Maschio di OBD2 OBD-II alla femmina di Citroen e di Peugeot OBD2 ed al cavo femminile di OBD2 Y

Maschio di OBD2 OBD-II alla femmina di Citroen e di Peugeot OBD2 ed al cavo femminile di OBD2 Y


Specificazione

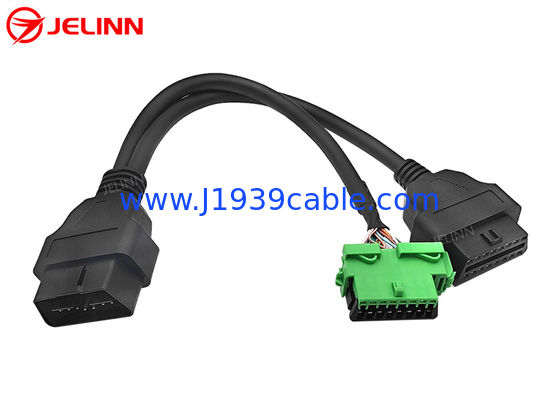

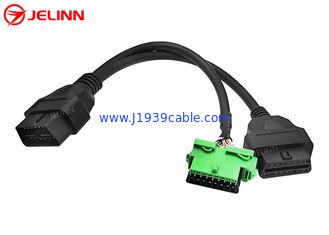

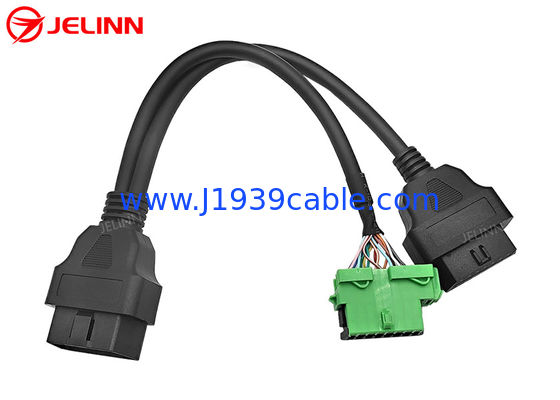

Ciò è un cavo di Y con 3 estremità di una spina maschio OBD2, di una sostituzione Peugeot e del fermaglio di Citroen OBD2 e di un fermaglio comune OBD2.

Il fermaglio comune di OBD2 OBDII J1962 è con i terminali sopportabili di qualità KET, che è più adatto a prova o ad ambiente diagnostico in cui i dispositivi sono tappati frequentemente e disinseriti.



La parte di plastica overmolded dell'iniezione alla conclusione di 16-Pin OBD2 connettori femminili e maschii di OBDII fa il cavo uscire diritto.

C'è una lacuna sul deflettore in mezzo alla spina maschio di OBD2 OBDII. Questo genere di spina maschio OBD2 può essere collegato ai porti femminili OBD2 dei veicoli 24V/12V.

Assegnazione di Pin o perno fuori

L'assegnazione di perno o il perno fuori può essere come questo:


Quanto a questo perno fuori, il Pin 4 ed il Pin 5 del maschio e dei fermagli di OBD2 OBDII sono collegati insieme ad un breve cavo. Il cavo nero nel cavo principale è collegato al Pin 4 o al Pin 5. Ci sono 9 perni metallici, ma ci sono 8 cavi di 26AWG nel cavo dalla spina maschio OBD2 al fermaglio comune OBD2. Tutti e 16 i perni della spina maschio OBD2 al fermaglio di Citroen e di Peugeot OBD2 sono fissati, così ci sono 16 cavi di 26AWG nel cavo dalla spina maschio OBD2 al fermaglio di Citroen e di Peugeot OBD2.

L'assegnazione di perno o il perno fuori può anche essere come questo:

Quanto a questo perno fuori, tutti e 16 i perni del maschio di OBD2 OBD ed i fermagli sono fissati, così là sono 16 cavi di 26AWG in entrambi i cavi.

L'assegnazione di perno o il perno fuori può anche essere personalizzato secondo i vostri bisogni.


Applicazione

Questo cavo di Y è usato per collegare la telematica, i dispositivi di IoV, i dispositivi della gestione della flotta, gli inseguitori di OBD2 GPS, strumenti di programmazione della LATTA OBD2, strumenti di sintonia dell'ECU o strumenti di sintonia della prestazione dell'automobile ai porti diagnostici femminili del 16-Pin OBD2 dei veicoli.

Questo cavo di OBD2 OBDII Y permette la rilocazione del porto o il collegamento della telematica o dei dispositivi multipli di IoV. Prenda Peugeot e Citroen originali OBD2 porto diagnostico femminile fuori dalla sua posizione originale con gli strumenti se necessario e poi inserisca la spina maschio OBD2 all'estremità di questo cavo di OBD2 Y nel porto diagnostico femminile originale di Citroen e di Peugeot OBD2. Installi la sostituzione Peugeot ed il fermaglio di Citroen OBD2 ad un'estremità dell'estremità di Y di nuovo alla posizione originale del porto diagnostico femminile OBD2 nell'automobile. Poi potete collegare una telematica o un dispositivo di IoV al fermaglio comune OBD2 all'altro estremo dell'estremità di Y. Potete anche collegare un'altra telematica o dispositivo di sintonia al fermaglio OBD2 che è stato installato alla posizione originale o lascia a questo OBD2 il fermaglio disponibile per uso diagnostico in futuro. Se lasciate la sostituzione Peugeot e Citroen OBD2 fermaglio disponibile e poi nascondete la telematica o dispositivo di IoV collegato al fermaglio comune OBD2, quindi nessuno saprebbe che avete installato questi dispositivi senza aprire il pannello.

Questo cavo può anche essere usato per collegare i dispositivi diagnostici OBD2 o gli analizzatori o i lettori di codice difetto (con il software appropriato).
