Dettagli:
Termini di pagamento e spedizione:
|
| Pini della spina maschile OBD2: | di rame, nichelato o dorato | terminali del connettore femminile OBD2: | di rame, nichelato o dorato |
|---|---|---|---|
| Esame: | brevi e del mancanza-cavo prove 100% aperto, | Acciaio: | 26AWG, rame puro |
| Supermoldatura della spina maschile OBD2: | angolo retto di 90 gradi | Materiale della parte sovramollata: | PVC |
| Evidenziare: | Separatore di OBD,Cavo del separatore di OBDII,Separatore di J1962 Y |
||

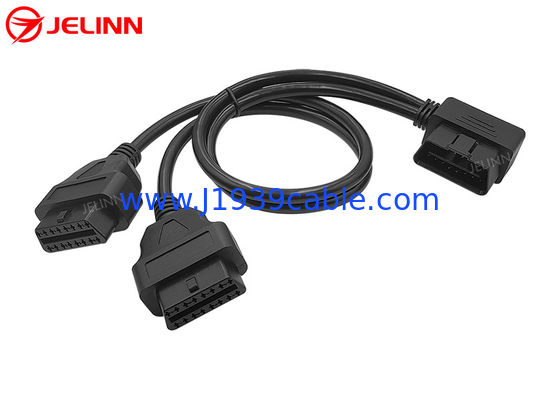

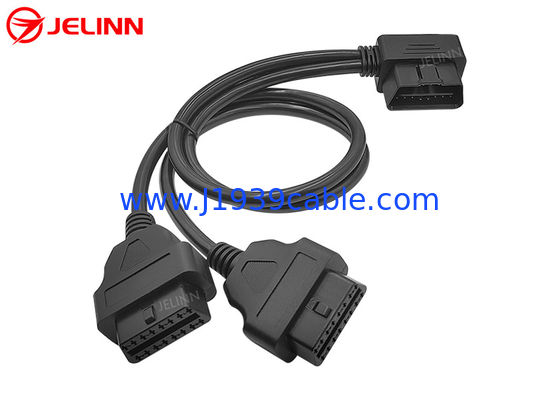

OBD2 OBDII 16 Pin angolo destro maschio a doppio femmina cavo rotondo diviso Y
Specificità
| Stagno maschile OBD2 | standard |
| Pini della spina maschile OBD2 | di rame, nichelato o dorato |
| Supermoldatura della spina maschile OBD2 | angolo retto di 90 gradi |
| connettori femminili OBD2 | standard |
| terminali dei connettori femminili OBD2 | di rame, nichelato o dorato |
| Superstampaggio dei connettori femminili OBD2 | dritto |
| Materiale della parte sovramollata | PVC |
| Forma del cavo | rotondo |
| Acciaio | 26AWG, rame puro |
| Materiale dei connettori maschili e femminili OBD2 | PA66 |
| Assegnazione pin o pin out | personalizzato |
| Lunghezza del cavo | personalizzato |
| Resistenza al contatto | 3 ohm al massimo. |
| Resistenza all'isolamento | 5M ohm min. |
| Temperatura di funzionamento | -25°C ~ +85°C |
| Esame | Test aperto al 100%, test brevi e di errore di filo |
| Tensione di prova | DC300V 5M ohm/10ms |
| Garanzia | 1 anno |
Questo e' un cavo Y con 3 estremita' di una presa maschile OBD2 e due connettori femminili OBD2.
Il connettore femminile OBD2 OBDII è dotato di terminali resistenti di qualità,che sono più adatti a un ambiente di prova o diagnostica in cui i dispositivi (connessi al connettore femminile OBD2) sono collegati e scollegati frequentemente.
La parte di iniezione in plastica sovramoltiplicata alle estremità dei connettori femminili OBD2 OBDII a 16 pin fa uscire il cavo dritto.
Assegnazione pin o pin out
L'assegnazione del pin o pin out può essere simile a questo:
| Stagno maschile OBD2 | connettore femminile OBD2 1 | connettore femminile OBD2 2 |
| 2 | 2 | 2 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 10 | 10 | 10 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Per quanto riguarda questo pin out, i fili neri in entrambi i cavi rotondi sono collegati al pin 5. Ci sono 8 pin cablati, quindi ci sono 8 fili di 26AWG in entrambi i cavi rotondi.
L'assegnazione del pin o pin out può anche essere così:
| Stagno maschile OBD2 | connettore femminile OBD2 1 | connettore femminile OBD2 2 |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Per quanto riguarda questo pin out, tutti e 16 i pin dei connettori maschili e femminili sono cablati, quindi ci sono 16 fili di 26AWG in entrambi i cavi rotondi.
Applicazione
Questo cavo Y viene utilizzato per collegaretelematica, dispositivi M2M, dispositivi IoV (Internet of Vehicles), dispositivi di gestione della flotta, tracker GPS OBD2 o strumenti di sintonizzazione delle prestazioni delle automobili alle porte diagnostiche femminili OBD2 dei veicoli.
Se si desidera collegare due dispositivi telematici o IoV con le porte maschili OBD2 in un veicolo,questo cavo OBD2 OBDII maschio a doppia femmina splitter Y può aiutare a fare questo. Questo cavo Y divide la porta diagnostica femminile OBD2 originale. Inserire la spina maschile OBD2 di questo cavo Y splitter nella porta diagnostica femminile OBD2 del veicolo.Controllare se i dispositivi telematici o di controllo della velocità possono essere compatibili con la tensione del veicolo (12V o 24V)È importante spegnere il motore e collegare i due dispositivi telematici ai due connettori femminili OBD2.
Questo cavo può essere utilizzato anche per collegare dispositivi diagnostici OBD2 o scanner olettori di codici di errore.
