Maschio di OBD2 OBDII alla femmina del GM OBD2 e OBD2 al cavo femminile del separatore Y

Maschio di OBD2 OBDII alla femmina del GM OBD2 e OBD2 al cavo femminile del separatore Y

OBD2 OBDII Male to GM OBD2 Female and OBD2 Female Splitter Y Cable
OBD2 OBDII Male to GM OBD2 Female and OBD2 Female Splitter Y Cable
video play

Grande immagine :  Maschio di OBD2 OBDII alla femmina del GM OBD2 e OBD2 al cavo femminile del separatore Y Miglior prezzo

Dettagli:
Luogo di origine: La Cina
Marca: OEM
Certificazione: RoHS
Numero di modello: OBD2 OBDII
Termini di pagamento e spedizione:
Quantità di ordine minimo: 100 pezzi
Prezzo: Please email us for prices
Imballaggi particolari: Borse e poi cartoni del PE
Tempi di consegna: 3-30 giorni lavorativi
Termini di pagamento: T/T, Payoneer, Western Union, Paypal, L/C
Capacità di alimentazione: 50.000 Pz al mese
Descrizione di prodotto dettagliata
Pini della spina maschile OBD2: di rame, nichelato o dorato terminali del connettore femminile OBD2: di rame, nichelato o dorato
Collegamento femminile GM OBD2: equivalente dell'originale Collegamento femminile OBD2 comune: standard, con terminali KET
Esame: brevi e del mancanza-cavo prove 100% aperto, Materiale della parte sovramollata: PVC
Evidenziare:

Cavo del separatore di OBD

,

Cavo di OBD2 Y

,

Separatore di OBD Y

OBD2 OBDII Cavo Y divisore maschio-GM OBD2 femmina e OBD2 femmina


Specificità



Stagno maschile OBD2 standard, 12V/24V
Pini della spina maschile OBD2 di rame, nichelato o dorato
Supermoldatura della spina maschile OBD2 dritto
Collegamento femminile GM OBD2 equivalente dell'originale
Collegamento femminile OBD2 comune standard, con terminali KET
terminali dei connettori femminili OBD2 di rame, nichelato o dorato
Superstampatura del connettore femminile OBD2 dritto
Materiale della parte sovramollata PVC
Forma del cavo rotondo
Acciaio 26AWG, rame puro
Materiale dei connettori maschili e femminili OBD2 PA66
Assegnazione pin o pin out personalizzato
Lunghezza del cavo personalizzato
Resistenza al contatto 3 ohm al massimo.
Resistenza all'isolamento 5M ohm min.
Temperatura di funzionamento -25°C ~ +85°C
Esame Test aperto al 100%, test brevi e di errore di filo
Tensione di prova DC300V 5M ohm/10ms
Garanzia 1 anno


Si tratta di un cavo Y con 3 estremità di una presa maschile OBD2, un connettore femminile GM OBD2 di sostituzione e un connettore femminile OBD2 comune.



La parte di iniezione in plastica sovramoltiplicata alle estremità dei connettori OBD2 OBDII maschili e femminili a 16 pin fa uscire il cavo dritto.

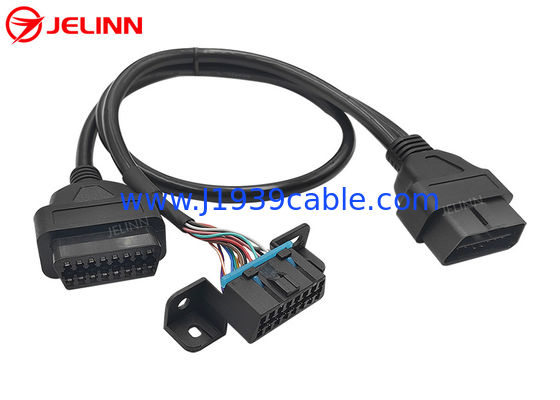

Maschio di OBD2 OBDII alla femmina del GM OBD2 e OBD2 al cavo femminile del separatore Y 0



Possiamo fare diversi stampi per le estremità dei connettori OBD2 OBDII maschili e femminili. If you don’t like the overmolds at the ends of OBD2 OBDII female and male connectors as shown in the pictures or you would like to have your own overmold with your company’s logo or you have special application requirements, possiamo e abbiamo la capacità di fare un nuovo overmold per voi con un costo ragionevole. Inoltre, possiamo anche farlo gratuitamente finché la quantità di ordine è di 5000 pezzi o più.


Il connettore femminile OBD2 OBDII J1962 comune è dotato di terminali KET resistenti di qualità,che è più adatto per un ambiente di prova o di diagnostica in cui i dispositivi sono collegati e staccati frequentemente.

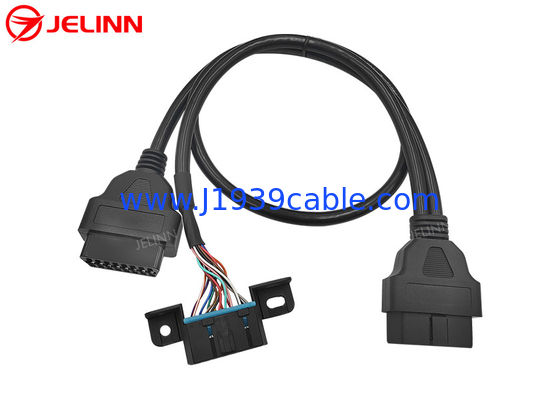

Maschio di OBD2 OBDII alla femmina del GM OBD2 e OBD2 al cavo femminile del separatore Y 1


C'è un vuoto sul deflettore nel mezzo della spina maschile OBD2 OBDII. Questo tipo di spina maschile OBD2 può essere collegato alle porte maschile OBD2 dei veicoli 24V/12V.

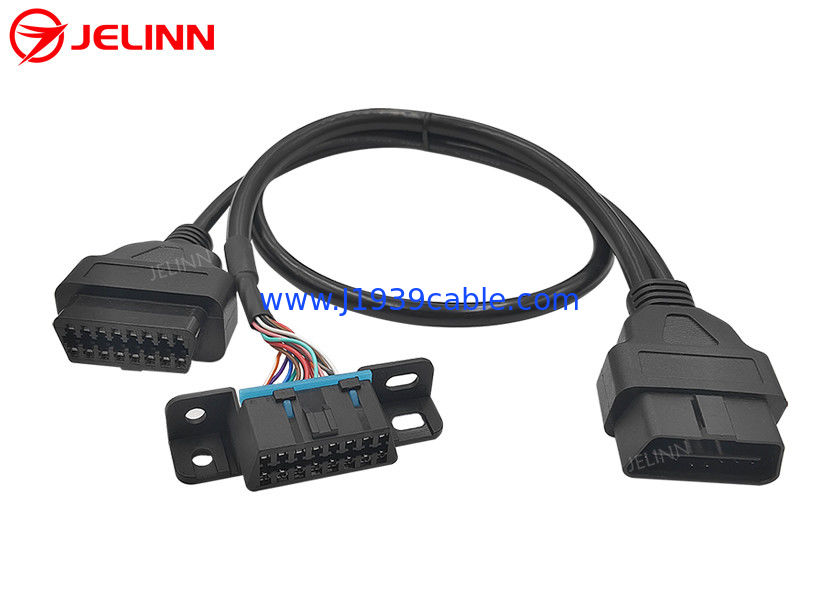

Maschio di OBD2 OBDII alla femmina del GM OBD2 e OBD2 al cavo femminile del separatore Y 2




Assegnazione pin o pin out

L'assegnazione del pin o pin out può essere simile a questo:



Stagno maschile OBD2 Collegamento femminile GM OBD2 connettore femminile OBD2 comune
1 1 /
2 2 2
3 3 /
4 4 4
5 5 /
6 6 6
7 7 7
8 8 /
9 9 /
10 10 10
11 11 /
12 12 /
13 13 /
14 14 14
15 15 15
16 16 16


Per quanto riguarda questo pin out, i fili neri in entrambi i cavi rotondi sono collegati al pin 4 di uno dei connettori maschili e femminili OBD2 OBDII.Quindi ci sono 8 fili di 26AWG nel cavo rotondo dal connettore maschio OBD2 al connettore femminile OBD2 comuneTutti i 16 perni della presa maschile OBD2 al connettore femminile GM sono cablati, quindi ci sono 16 fili di 26AWG nel cavo dalla presa maschile OBD2 al connettore femminile GM OBD2.

L'assegnazione del pin o pin out può anche essere così:



Stagno maschile OBD2 Collegamento femminile GM OBD2 connettore femminile OBD2 comune
1 1 1
2 2 2
3 3 3
4 4 4
5 5 5
6 6 6
7 7 7
8 8 8
9 9 9
10 10 10
11 11 11
12 12 12
13 13 13
14 14 14
15 15 15
16 16 16


Per quanto riguarda questo pin out, tutti e 16 i pin dei connettori maschili e femminili sono cablati, quindi ci sono 16 fili di 26AWG in entrambi i cavi rotondi.

L'assegnazione pin o pin out può anche essere personalizzato in base alle vostre esigenze.Suggeriamo di collegare solo i perni necessari di cui hai bisogno e il prezzo può essere più basso perché la materia prima e il costo della manodopera è inferiore.


Applicazione

Questo cavo Y viene utilizzato per collegaretelematica, dispositivi M2M, dispositivi IoV (Internet of Vehicles), dispositivi di gestione della flotta, tracker GPS OBD2, strumenti di programmazione CAN OBD2,Strumenti di sintonizzazione ECU o strumenti di sintonizzazione delle prestazioni del veicolo alle porte diagnostiche femminili OBD2 a 16 pin dei veicoli.



Questo cavo OBD2 OBDII Y consente il trasferimento o la connessione di più dispositivi telematici o IoV. Take the original GM OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original GM OBD2 female diagnostic portInstallare il connettore femminile GM OBD2 di ricambio a un'estremità della estremità Y verso l'ubicazione originale della porta diagnostica femminile OBD2 nella vettura.Poi è possibile collegare un dispositivo telematico o IoV al connettore femminile OBD2 comune all'altra estremità delle estremità Y. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the futureSe si lascia disponibile il connettore femminile GM OBD2 di ricambio e si nasconde il dispositivo telematico o IoV collegato al connettore femminile OBD2 comune,allora nessuno saprà che hai installato questi dispositivi senza aprire il pannello.

Questo cavo può essere utilizzato anche per collegare dispositivi diagnostici OBD2 o scanner olettori di codici di errore(con il software appropriato).
