Dettagli:
Termini di pagamento e spedizione:
|
| Acciaio: | 20AWG, rame puro | J1939 tappo femminile: | equivalente di Deutsch HD16-9-1939S-P080 |
|---|---|---|---|
| Tipo di spina femminile J1939: | Tipo 2 | J1939 Tappi maschili: | equivalente di Deutsch HD10-9-1939P-P080 |
| Tipo di tappi maschili J1939: | Tipo 2 | Stagno femminile OBD2: | con terminali KET |
| Perni o terminali: | di rame, nichelato o dorato | Temperatura di lavoro: | -25°C ~ +85°C |
| Evidenziare: | J1939 obd2,j1939 9 pin germanch y cavo,j1939 y cavo di divisione |
||

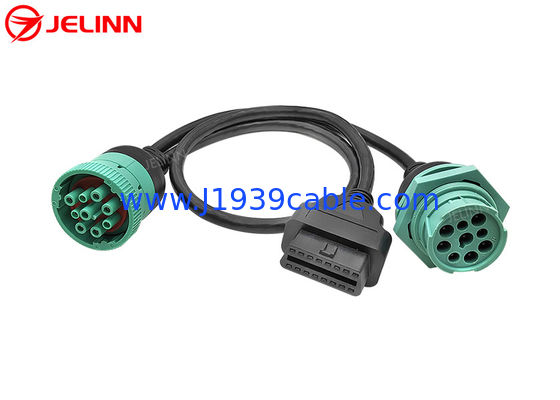

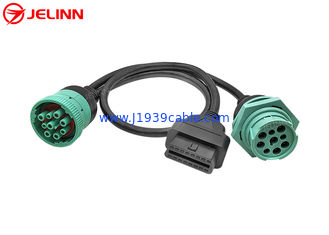

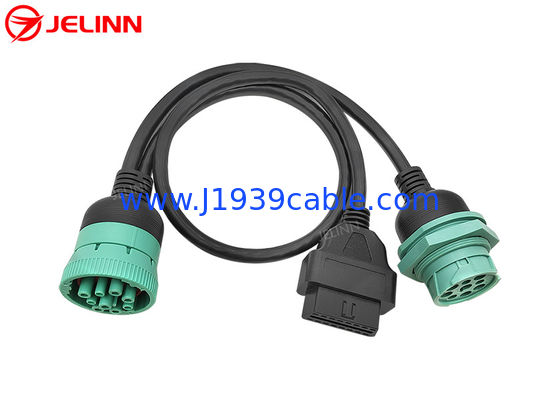

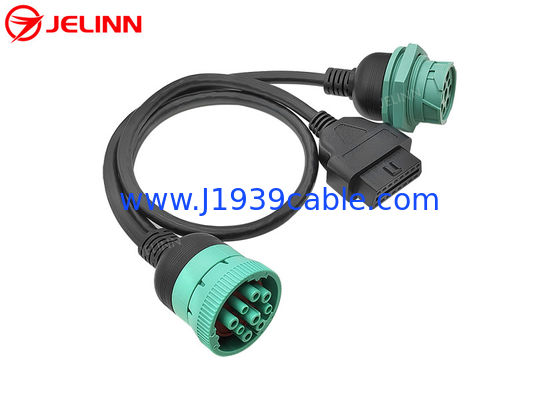

J1939 9 Pin 9pin connettore a filo a OBD 2 OBDII 16 Pin 16pin Splitter Y cavo
Specificità
| J1939 connettore femminile | equivalente di Deutsch HD16-9-1939S-P080 |
| Tipo di connettore femminile J1939 | Tipo 2 |
| J1939 connettore maschio | equivalente di Deutsch HD10-9-1939P- P080 |
| Tipo di connettore maschio J1939 | Tipo 2 |
| connettore femminile OBD2 | con terminali KET |
| Acciaio | 20AWG, rame puro |
| Materiale del connettore J1939 | PA66 + fibra di vetro |
| Materiale del connettore OBD2 | PA66 |
| Assegnazione pin o pin out | personalizzato |
| Lunghezza del cavo | personalizzato |
| Pini o terminali | di rame, nichelato o dorato |
| Resistenza al contatto | 3 ohm al massimo. |
| Resistenza all'isolamento | 5M ohm min. |
| Temperatura di funzionamento | -25°C ~ +85°C |
| Esame | 100% di prova aperta, corta e con mal cablaggio |
| Tensione di prova | DC300V 5M ohm/10ms |
| Garanzia | 1 anno |
La fine delle tappe femminile e maschile J1939 può essere stampata o meno,secondo le vostre esigenze.
Altri prodotti
Non sovramoltiplicati
IlDeutsch 9 Pinil connettore femminile è di tipo 2, quindi il suo pin F ha un diametro più piccolo come il pin C e il pin J. I connettori femminili di tipo 2 J1939 possono essere inseriti in connettori maschi di tipo 1 o tipo 2 J1939.
Il connettore femminile OBD2 è dotato di terminali KET che rendono il connettore femminile OBD2 più resistente.
Assegnazione pin o pin out
In generale, l'assegnazione del pin o pin out sarà simile a questo (4 pin da collegare):
| OBD2 femminile | Segnale | J1939 femmina | J1939 maschio |
| 4 o 5 | Terreno | A | A |
| 16 | Batteria | B | B |
| 6 | J1939, CAN-H | C | C |
| 14 | J1939, CAN-L | D | D |
A volte...l'assegnazione pin o pin out può anche essere così ((6 pinda collegare):
| OBD2 femminile | Segnale | J1939 femmina | J1939 maschio |
| 4 o 5 | Terreno | A | A |
| 16 | Batteria | B | B |
| 6 | J1939, CAN-H | C | C |
| 14 | J1939, CAN-L | D | D |
| 2 | J1708-H | F | F |
| 10 | J1708-L | G | G |
A volte...l'assegnazione pin o pin out può anche essere così (6 pinda collegare):
| OBD2 femminile | Segnale | J1939 femmina | J1939 maschio |
| 4 o 5 | Terreno | A | A |
| 16 | Batteria | B | B |
| 6 | J1939, CAN-H | C | C |
| 14 | J1939, CAN-L | D | D |
| 12 | J1708-H | F | F |
| 13 | J1708-L | G | G |
Il cavo a 6 fili include anche il cablaggio per le linee J1708.è meglio non connetterli in quanto a volte le linee aggiunte possono interferire con il funzionamento di alcuni tracker GPS.
L'assegnazione del pin o il pin out possono anche essere personalizzati in base alle vostre esigenze.
Applicazione
Questo cavo viene utilizzato per collegaredispositivi telematici o di gestione della flotta quali:Tracciatori GPS o ELD per veicoli commerciali dotati di porte tedesche rotonde a 9 pin J1939.
Questo cavo permetterà inoltre ai dispositivi diagnostici OBD2 o agli scanner (con il software appropriato) di collegarsi al connettore rotondo J1939.Tenete presente che la maggior parte dei software e degli scanner OBD2 si basano sulla lettura dei PIDJ1939 è un protocollo basato su PGN, in cui ogni PGN contiene più parametri.
