Dettagli:
Termini di pagamento e spedizione:
|
| Acciaio: | 20AWG, rame puro | J1939 tappo femminile: | equivalente di Deutsch HD16-9-1939S-P080 |
|---|---|---|---|
| Tipo di spina femminile J1939: | Tipo 2 | J1939 Tappi maschili: | equivalente di Deutsch HD10-9-1939P-P080 |
| Tipo di tappi maschili J1939: | Tipo 2 | Stagno femminile OBD2: | con terminali KET |
| Evidenziare: | J1939 obd2,j1939 a obd2,j1939 maschio femmina a obd2 |
||

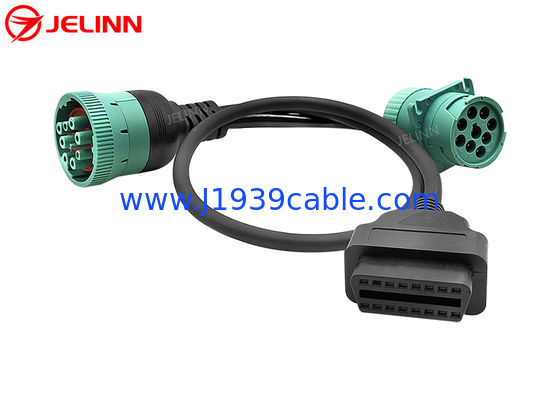

Deutsch J1939 Maschio femmina a OBD 2 OBD2 connettore splitter Y cavo

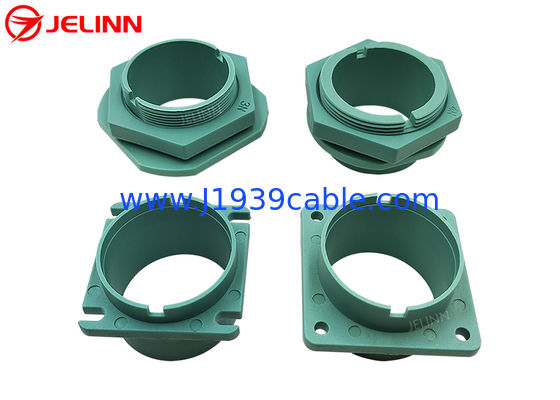

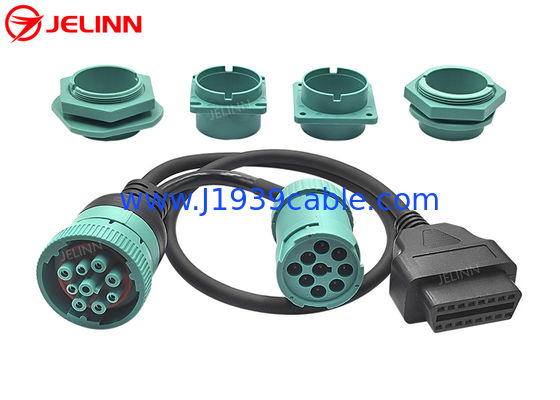

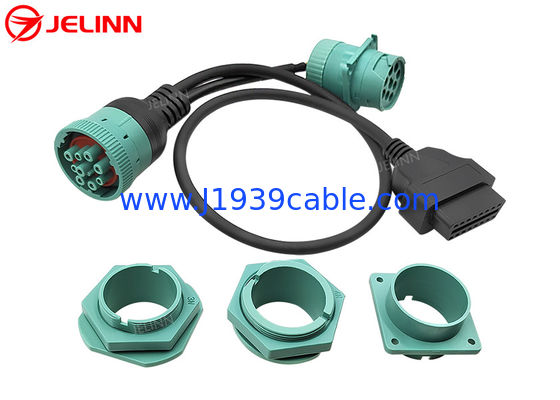

Con 4 diversi supporti di montaggio del pannello
Specificità
| J1939 tappo femminile | equivalente di Deutsch HD16-9-1939S-P080 |
| Tipo di tappo femminile J1939 | Tipo 2 |
| J1939 tappi maschili | equivalente di Deutsch HD10-9-1939P-P080 |
| Tipo di tappi maschili J1939 | Tipo 2 |
| Stagno femminile OBD2 | con terminali KET |
| Acciaio | 20AWG, rame puro |
| Materiale delle prese J1939 | PA66 + fibra di vetro |
| Materiale della spina OBD2 | PA66 |
| Assegnazione pin o pin out | personalizzato |
| Lunghezza del cavo | personalizzato |
| Garanzia | 1 anno |
Le prese femminili e maschili possono essere sovramoldate o no,secondo le vostre esigenze.
Il tappo femminile J1939 è di tipo 2, quindi il suo Pin F ha un diametro più piccolo come il Pin C e il Pin J. I tappi femminili di tipo 2 J1939 possono essere compatibili con i tappi maschili di tipo 1 o J1939 di tipo 2.
La presa femminile OBD2 è dotata di terminali KET che rendono la presa femminile OBD2 più resistente.
Assegnazione pin o pin out
In generale, l'assegnazione del pin o pin out sarà simile a questo (4 pin da collegare):
| OBD2 femminile | Segnale | J1939 femmina | J1939 maschio |
| 5 | Terreno | A | A |
| 16 | Batteria | B | B |
| 6 | J1939, CAN-H | C | C |
| 14 | J1939, CAN-L | D | D |
A volte...l'assegnazione pin o pin out può anche essere così (6 pinda collegare):
| OBD2 femminile | Segnale | J1939 femmina | J1939 maschio |
| 5 | Terreno | A | A |
| 16 | Batteria | B | B |
| 6 | J1939, CAN-H | C | C |
| 14 | J1939, CAN-L | D | D |
| 2 | J1708-H | F | F |
| 10 | J1708-L | G | G |
Il cavo a 6 fili include anche il cablaggio per le linee J1708.è meglio non connetterli in quanto a volte le linee aggiunte possono interferire con il funzionamento di alcuni tracker GPS.
L'assegnazione del pin o il pin out può anche essere personalizzato in base alle vostre esigenze.
Applicazione
Questo è un cavo tra un J1939 rotondo Deutsch 9-pin connettore femminile, un J1939 Deutsch 9 pin maschioil connettore e un connettore a 16 pin in stile OBD2 (femminile lato del veicolo - compatibile con un connettore di prova OBD2). Le linee di dati J1939 +/- sono collegate alle linee CAN +/-;e le linee elettriche e terrestri sono anche collegate.
L'applicazione comune è quella di collegaredispositivi telematici o di gestione della flotta quali:Tracciatori GPS e ELD su un veicolo dotato del connettore Deutsch rotondo a 9 pin.
Questo cavo permetterà inoltre ai dispositivi diagnostici OBD2 o agli scanner (con il software appropriato) di collegarsi al connettore rotondo J1939.Tenete presente che la maggior parte dei software e degli scanner OBD2 si basano sulla lettura dei PIDJ1939 è un protocollo basato su PGN, in cui ogni PGN contiene più parametri.
