Dettagli:
Termini di pagamento e spedizione:
|
| Connettore maschio RP1226: | equivalente di Aptiv 54201416 | Acciaio: | 20AWG, rame puro |
|---|---|---|---|
| Recipiente femminile J1939: | equivalente di Deutsch HD10-9-1939P | Tipo di spina femminile J1939: | Tipo 1 |
| Esame: | brevi e del mancanza-cavo prove 100% aperto, | Perni o terminali: | rame con nichelatura o doratura |
| Evidenziare: | Cavo RP1226,RP1226 a OBD2,14 pin rp1226 maschio a obd2 |
||

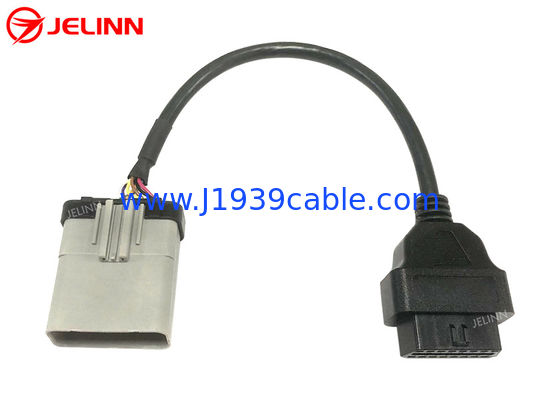

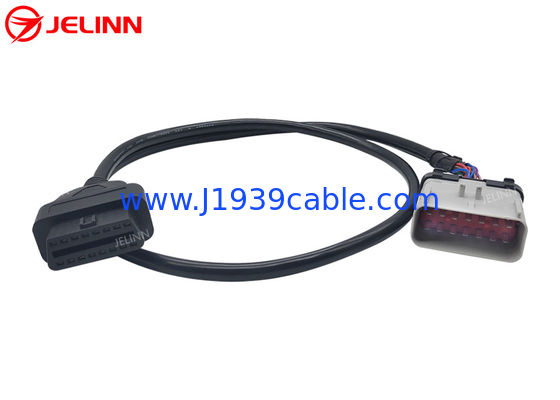

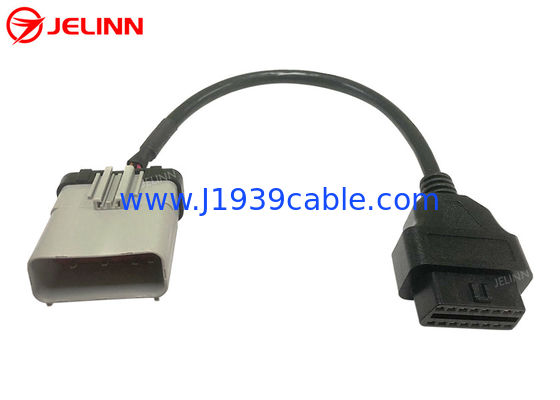

14 Pin RP1226 Cavo maschio per OBD2 J1962 femmina per veicoli pesanti del 2019 e più recenti
in Nord America
Specificità
| RP1226 connettore maschio | equivalente di Aptiv 54201416 |
| connettore femminile a 9 pin J1939 | equivalente di Deutsch HD10-9-1939P |
| Tipo di tappo femminile J1939 a 9 pin | Tipo 1 |
| Colore della presa femminile J1939 a 9 pin | Nero |
| Acciaio | 20AWG, rame puro |
| Materiale del connettore maschio RP1226 | PA66 + fibra di vetro |
| Materiale di9 pinJ1939 tappo femminile | PA66 + fibra di vetro |
| Pinot (diagramma del cablaggio) | personalizzato |
| Lunghezza del cavo | personalizzato |
| Pini o terminali | di acciaio o di ferro |
| Resistenza al contatto | 3 ohm al massimo. |
| Resistenza all'isolamento | 5M ohm min. |
| Temperatura di funzionamento | -25°C ~ +85°C |
| Esame | 100% di prova aperta, corta e con mal cablaggio |
| Tensione di prova | DC300V 5M ohm/10ms |
| Garanzia | 1 anno |
Pinot (diagramma del cablaggio)
In generale, il pinout (diagramma di cablaggio) può essere il seguente.
Ci sono 4 perni di ogni connettore, 4 fili di 20AWG nel cavo.
| RP1226 maschio | Segnale | 9-Pin J1939 femmina |
| 8 | Terreno | A |
| 1 | Potenza della batteria | B |
| 2 | J1939, alto S-CAN | C |
| 9 | J1939,S-CAN basso | D |
A volte...il pin-out (diagramma di cablaggio) puòanche come qui sotto.
Ci sono sei fili di 20AWG nel cavo.
| RP1226 maschio | Segnale | 9-Pin J1939 femmina |
| 8 | Terreno | A |
| 1 | Batteria | B |
| 2 | J1939, alto S-CAN | C |
| 9 | J1939,S-CAN basso | D |
| 6 | J1708, CAN elevato | F |
| 13 | J1708, CAN basso | G |
Il pinout (diagramma del cablaggio)possono essere personalizzati in base alle esigenze dei clienti.
Applicazione
Secondo TMC (il Consiglio per la tecnologia e la manutenzione dell'ATA) raccomandata pratica RP1226 Messaging Standardization, alcuni camion pesanti del 2019 e più recenti come Kenworth, Peterbilt, Volvo,Mack e Freightliner in Nord America sono dotati di un connettore di accessori nella cabina sul lato del conducente dietro il cruscottoIl proprietario del camion può consultare il manuale del costruttore per ulteriori informazioni.
I dispositivi ELD (Electronic Logging Devices), i dispositivi telematici o gli altri dispositivi del mercato posteriore che richiedono dati da J1939, CAN o J1708 devono essere collegati a questo connettore di accessori RP1226.le connessioni potrebbero non essere garantite.
Se è necessario collegare un dispositivo dotato di una porta J1939 a 9 pin a un camion dotato di connettore accessorio RP1226 a 14 pin, è necessario questo cavo.
