Dettagli:
Termini di pagamento e spedizione:
|
| Connettore maschio RP1226: | equivalente di Aptiv 54201416 | Fermaglio RP1226: | equivalente di Aptiv 54201412 |
|---|---|---|---|
| Terminali di contatto: | rame con nichelatura o doratura | Resistenza al contatto: | massimo 3 ohm |
| Resistenza dell'isolamento: | min di ohm di 5M | Temperatura di lavoro: | −30℃ ~ +100℃ |
| Evidenziare: | Cavo RP1226,Cavo rp1226 y,Cavo rp1226 a 14 pin |
||

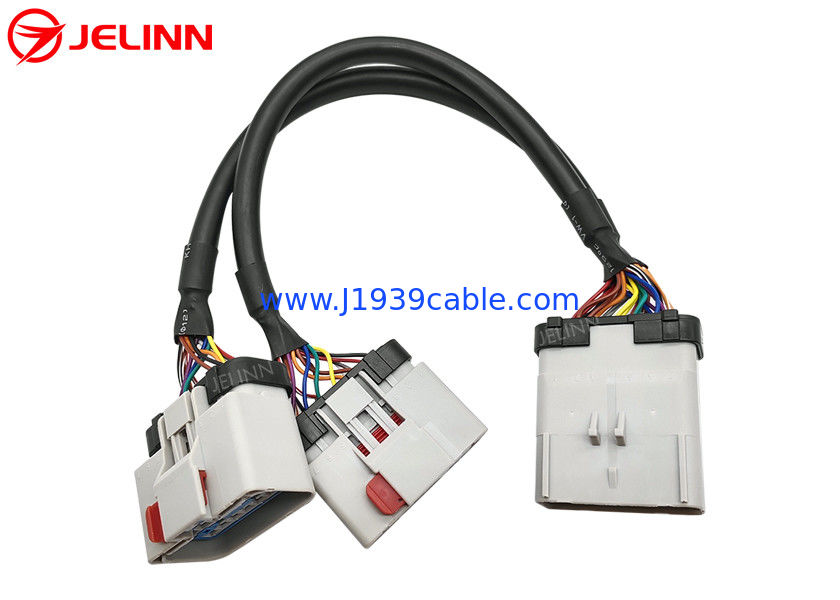

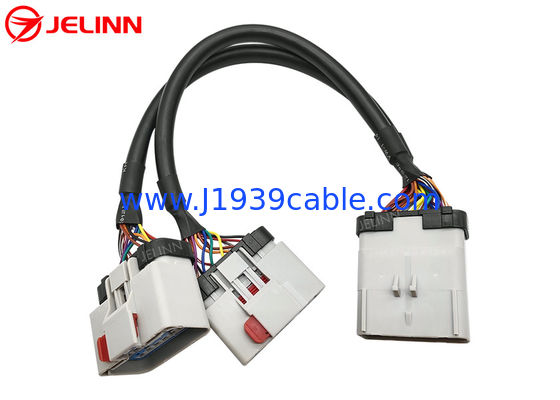

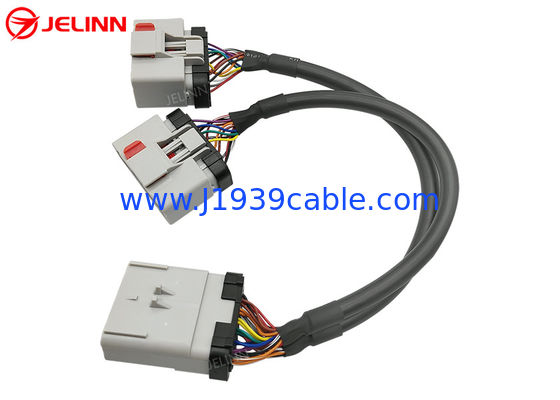

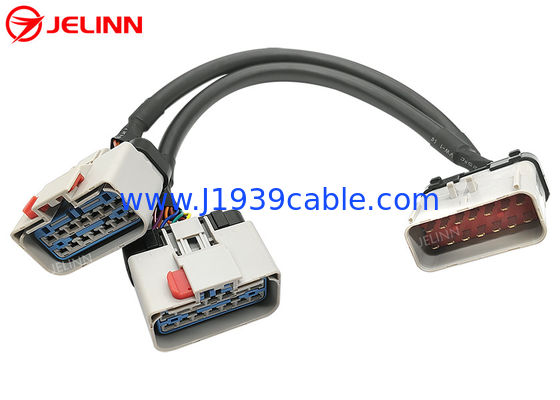

RP1226 14 Pin 14 Pin Un maschio per doppio femmina splitter Y cavo
Specificità
| RP1226 connettore maschio | equivalente di Aptiv 54201416 |
| RP1226 connettore femminile | equivalente di Aptiv 54201412 |
| connettore femminile OBD2 | Norme |
| Acciaio | 20AWG, rame puro |
| Materiale del connettore maschio RP1226 | PA66 + fibra di vetro |
| Materiale diconnettore femminile OBD2 | PA66 + fibra di vetro |
| Pinot (diagramma del cablaggio) | personalizzato |
| Lunghezza del cavo | 33cm (13 pollici) o personalizzato |
| Pini o terminali | di acciaio o di ferro |
| Resistenza al contatto | 3 ohm al massimo. |
| Resistenza all'isolamento | 5M ohm min. |
| Temperatura di funzionamento | -30°C ~ +100°C |
| Esame | Test aperto al 100%, test brevi e di errore di filo |
| Garanzia | 1 anno |
Pinot (diagramma del cablaggio)
In generale, il pinout (diagramma di cablaggio) può essere il seguente.
Il braccio del cavo tra il connettore maschio RP1226 e il connettore femmina RP1226 è completamente cablato.
4 pin del connettore femminile OBD2 sono cablati.Ci sono 4 fili di 20 AWG nel braccio del cavo tra il connettore maschio RP1226 e il connettore femminile OBD2.
| RP1226 maschio | RP1226 femmina | Segnale | OBD2 femminile |
| 8 | 8 | Terreno | 4 o 5 |
| 1 | 1 | Potenza della batteria | 16 |
| 2 | 2 | J1939, alto S-CAN | 6 |
| 9 | 9 | J1939,S-CAN basso | 14 |
| 3 | 3 | ||
| 4 | 4 | ||
| 5 | 5 | ||
| 6 | 6 | ||
| 7 | 7 | ||
| 10 | 10 | ||
| 11 | 11 | ||
| 12 | 12 | ||
| 13 | 13 | ||
| 14 | 14 |
A volte...il pin-out (diagramma di cablaggio) puòanche come qui sotto.
Il braccio del cavo tra il connettore maschio RP1226 e il connettore femmina RP1226 è completamente cablato.
6 pin del connettore femminile OBD2 sono cablati.Ci sono 6 fili di 20 AWG nel braccio del cavo tra il connettore maschio RP1226 e il connettore femminile OBD2.
| RP1226 maschio | RP1226 femmina | Segnale | OBD2 femminile |
| 8 | 8 | Terreno | 4 o 5 |
| 1 | 1 | Batteria | 16 |
| 2 | 2 | J1939, alto S-CAN | 6 |
| 9 | 9 | J1939,S-CAN basso | 14 |
| 6 | 6 | J1708, CAN elevato | 12 |
| 13 | 13 | J1708, CAN basso | 13 |
| 3 | 3 | ||
| 4 | 4 | ||
| 5 | 5 | ||
| 7 | 7 | ||
| 10 | 10 | ||
| 11 | 11 | ||
| 12 | 12 | ||
| 14 | 14 |
Il pinout (diagramma del cablaggio)possono essere personalizzati in base alle esigenze dei clienti.
Applicazione
Secondo TMC (il Consiglio per la tecnologia e la manutenzione dell'ATA) raccomandata pratica RP1226 Messaging Standardization, alcuni camion pesanti del 2019 e più recenti come Kenworth, Peterbilt, Volvo,Mack e Freightliner in Nord America sono dotati di un connettore di accessori nella cabina sul lato del conducente dietro il cruscottoIl proprietario del camion può consultare il manuale del costruttore per ulteriori informazioni.
I dispositivi ELD (Electronic Logging Devices), i dispositivi telematici o gli altri dispositivi del mercato posteriore che richiedono dati da J1939, CAN o J1708 devono essere collegati a questo connettore di accessori RP1226.le connessioni potrebbero non essere garantite.
Se si dispone di un dispositivo con porta OBD2 a 16 pin e si desidera collegarlo a un camion dotato di connettore accessorio RP1226 a 14 pin, è necessario questo cavo.
Se desiderate mantenere il connettore RP1226 disponibile dopo che il dispositivo OBD2 è stato collegato,questo cavo Y splitter è una buona scelta.
