Cavo femminile grigio del camion di Pin J1939 di RP1226 14 Pin Male To Green Type 2 SAE Deutsch 9
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Connettore maschio RP1226: | equivalente di Aptiv 54201416 | Filo: | 20AWG, rame puro |
|---|---|---|---|
| Recipiente femminile J1939: | equivalente di Deutsch HD10-9-1939P-P080 | Colore della spina femminile di 9-Pin J1939: | verde |
| Perni o terminali: | rame con nichelatura o doratura | Tensione di prova: | DC300V 5M ohm/10ms |
| Evidenziare: | RP1226 al perno 9,Cavo di RP1226 ELD,RP1226 a J1939 |
||

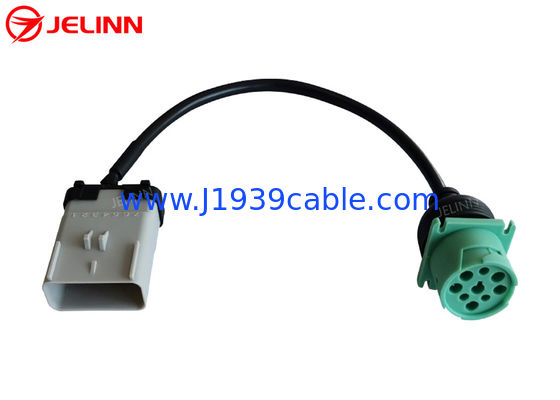

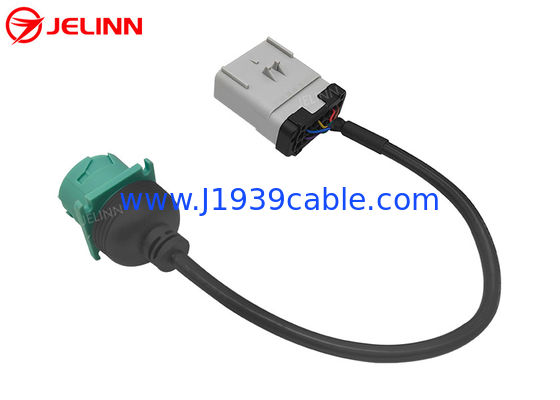

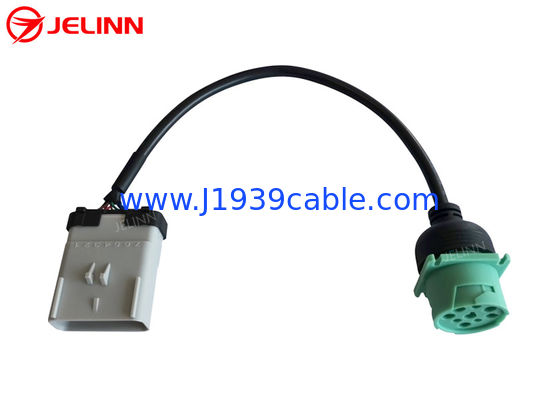

Cavo femminile grigio del camion di Pin J1939 di RP1226 14 Pin Male To Green Type 2 SAE Deutsch 9
Specificazione
| Connettore maschio RP1226 | equivalente di Aptiv 54201416 |
| fermaglio di 9-Pin J1939 | equivalente di Deutsch HD10-9-1939P-P080 |
| Tipo di spina femminile di 9-Pin J1939 | Tipo - 2 |
| Colore della spina femminile di 9-Pin J1939 | Verde |
| Cavo | 20AWG, rame puro |
| Materiale del connettore maschio RP1226 | PA66 + fibra di vetro |
| Materiale della spina femminile di 9-Pin J1939 | PA66 + fibra di vetro |
| Piedinatura (schema elettrico) | su misura |
| Lunghezza di cavo | 30cm (12 pollici) o su misura |
| Perni o terminali | rame con nichelatura o doratura |
| Resistenza di contatto | un massimo di 3 ohm. |
| Resistenza di isolamento | ohm minuto di 5M. |
| Temperatura di lavoro | −25℃ ~ +85℃ |
| Prova | brevi e del mancanza-cavo prove 100% aperto, |
| Tensione difficile | DC300V 5M ohm/10ms |
| Garanzia | 1 anno |
Piedinatura (schema elettrico)
In linea generale, la piedinatura (schema elettrico) può essere come sotto.
4 perni di ogni connettore sono fissati. Ci sono 4 cavi di 20AWG nel cavo.
| Maschio RP1226 | Segnale | 9 femmina di Pin J1939 |
| 8 | Terra | |
| 1 | Potenza della batteria | B |
| 2 | J1939, livello di RICERCA | C |
| 9 | J1939, minimo di RICERCA | D |
A volte, la piedinatura (schema elettrico) può anche essere come sotto.
6 perni di ogni connettore sono fissati. Ci sono 6 cavi di 20AWG nel cavo.
| Maschio RP1226 | Segnale | 9 femmina di Pin J1939 |
| 8 | Terra | |
| 1 | Batteria | B |
| 2 | J1939, livello di RICERCA | C |
| 9 | J1939, minimo di RICERCA | D |
| 6 | J1708, PUÒ livello | F |
| 13 | J1708, PUÒ minimo | G |
La piedinatura (schema elettrico) può anche essere personalizzata secondo i bisogni dei clienti.
Applicazione
Secondo la normalizzazione raccomandata di messaggio di pratica RP1226 di TMC (il Consiglio della tecnologia e della manutenzione del ATA), circa 2019 e più nuovi camion pesanti quali Kenworth, Peterbilt, Volvo, impermeabile e Freightliner in Nord America sono forniti di connettore accessorio nella carrozza dal lato dell'autista dietro il un poco, vicino al pannello del fusibile. Il proprietario del camion può controllare il costruttore di corpo Manual per vedere se ci sono più informazioni.
ELD (dispositivi registrare elettronici), i dispositivi della telematica o altri dispositivi di mercato degli accessori che richiedono i dati da J1939, dalla LATTA o da J1708 dovrebbero essere collegati a questo connettore accessorio RP1226. Altrimenti, i collegamenti non possono essere warrantable.
Se avete un dispositivo che è con 9 un porto e voi del perno J1939 voleste collegarlo ad un camion fornito 14 di connettore accessorio del perno RP1226, dovete usare questo cavo.
