Cavo femminile grigio del separatore Y della femmina di RP1226 14 Pin Male To RP1226 e 16 di Pin OBD2 OBDII

Cavo femminile grigio del separatore Y della femmina di RP1226 14 Pin Male To RP1226 e 16 di Pin OBD2 OBDII

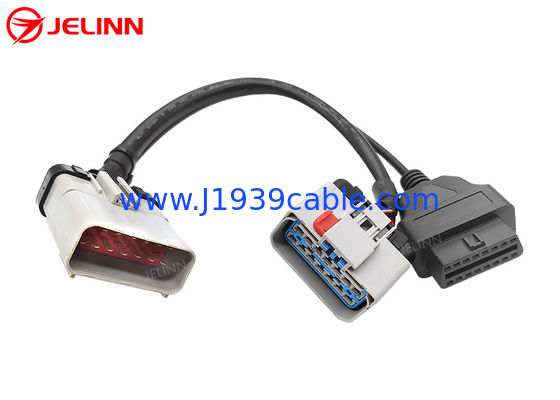

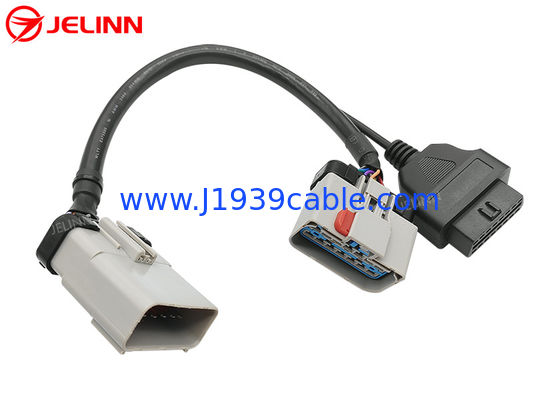

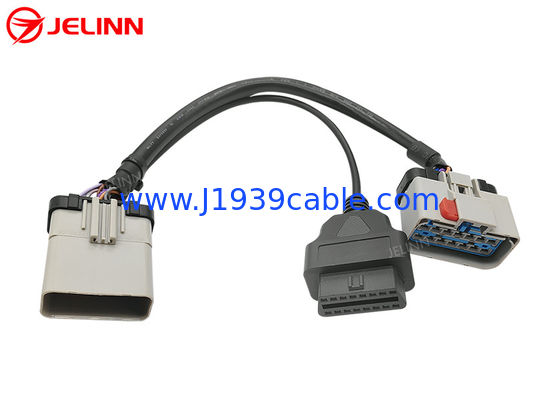

RP1226 Gray 14 Pin Male To RP1226 Female And 16 Pin OBD2 OBDII Female Splitter Y Cable
RP1226 Gray 14 Pin Male To RP1226 Female And 16 Pin OBD2 OBDII Female Splitter Y Cable RP1226 Gray 14 Pin Male To RP1226 Female And 16 Pin OBD2 OBDII Female Splitter Y Cable

Grande immagine :  Cavo femminile grigio del separatore Y della femmina di RP1226 14 Pin Male To RP1226 e 16 di Pin OBD2 OBDII Miglior prezzo

Dettagli:
Luogo di origine: La Cina
Marca: OEM
Certificazione: RoHS
Numero di modello: RP1226 al cavo di OBD2 Y
Termini di pagamento e spedizione:
Quantità di ordine minimo: 100 pc
Prezzo: Please email us for prices
Imballaggi particolari: Borse e poi cartoni del PE
Tempi di consegna: 3-18 giorni lavorativi
Termini di pagamento: T/T, trasferimento di cavo, Western Union, Paypal, L/C
Capacità di alimentazione: 50.000 pc al mese
Descrizione di prodotto dettagliata
Connettore maschio RP1226: equivalente di Aptiv 54201416 Fermaglio RP1226: equivalente di Aptiv 54201412
Terminali di contatto: rame con nichelatura o doratura Resistenza di contatto: massimo 3 ohm
Resistenza di isolamento: min di ohm di 5M Temperatura di lavoro: −30℃ ~ +100℃
Evidenziare:

RP1226 a OBD2

,

RP1226 a cavo OBD2

,

RP1226 al cavo di OBD2 Y

RP1226 14 grigi Pin Male To OBDII femminili e 16 di RP1226 cavo femminile del separatore Y del perno OBD2


Specificazione

Connettore maschio RP1226 equivalente di Aptiv 54201416
Fermaglio RP1226 equivalente di Aptiv 54201412
Fermaglio OBD2 Norma
Cavo 20AWG, rame puro
Materiale del connettore maschio RP1226 PA66 + fibra di vetro
Materiale del fermaglio OBD2 PA66 + fibra di vetro
Piedinatura (schema elettrico) su misura
Lunghezza di cavo 33cm (13 pollici) o su misura
Perni o terminali rame con nichelatura o doratura
Resistenza di contatto un massimo di 3 ohm.
Resistenza di isolamento ohm minuto di 5M.
Temperatura di lavoro −30℃ ~ +100℃
Prova brevi e del mancanza-cavo prove 100% aperto,
Garanzia 1 anno




Piedinatura (schema elettrico)

In linea generale, la piedinatura (schema elettrico) può essere come sotto.

Il braccio del cavo fra il connettore maschio RP1226 ed il fermaglio RP1226 completamente è fissato. Ci sono 14 cavi di 20AWG in questo braccio del cavo.
4 perni del fermaglio OBD2 sono fissati. completamente sono fissati. Ci sono 4 cavi di 20AWG nel braccio del cavo fra il connettore maschio RP1226 ed il fermaglio OBD2.



Maschio RP1226 Femmina RP1226 Segnale Femmina OBD2
8 8 Terra 4 o 5
1 1 Potenza della batteria 16
2 2 J1939, livello di RICERCA 6
9 9 J1939, minimo di RICERCA 14
3 3
4 4
5 5
6 6
7 7
10 10
11 11
12 12
13 13
14 14


A volte, la piedinatura (schema elettrico) può anche essere come sotto.
Il braccio del cavo fra il connettore maschio RP1226 ed il fermaglio RP1226 completamente è fissato. Ci sono 14 cavi di 20AWG in questo braccio del cavo.
6 perni del fermaglio OBD2 sono fissati. completamente sono fissati. Ci sono 6 cavi di 20AWG nel braccio del cavo fra il connettore maschio RP1226 ed il fermaglio OBD2.



Maschio RP1226 Femmina RP1226 Segnale Femmina OBD2
8 8 Terra 4 o 5
1 1 Batteria 16
2 2 J1939, livello di RICERCA 6
9 9 J1939, minimo di RICERCA 14
6 6 J1708, PUÒ livello 12
13 13 J1708, PUÒ minimo 13
3 3
4 4
5 5
7 7
10 10
11 11
12 12
14 14



La piedinatura (schema elettrico) può anche essere personalizzata secondo i bisogni dei clienti.


Applicazione

Secondo la normalizzazione raccomandata di messaggio di pratica RP1226 di TMC (il Consiglio della tecnologia e della manutenzione del ATA), circa 2019 e più nuovi camion pesanti quali Kenworth, Peterbilt, Volvo, impermeabile e Freightliner in Nord America sono forniti di connettore accessorio nella carrozza dal lato dell'autista dietro il un poco, vicino al pannello del fusibile. Il proprietario del camion può controllare il costruttore di corpo Manual per vedere se ci sono più informazioni.

ELD (dispositivi registrare elettronici), i dispositivi della telematica o altri dispositivi di mercato degli accessori che richiedono i dati da J1939, dalla LATTA o da J1708 dovrebbero essere collegati a questo connettore accessorio RP1226. Altrimenti, i collegamenti non possono essere warrantable.

Se avete un dispositivo con un porto del perno OBD2 16 e voleste collegarlo ad un camion fornito 14 di connettore accessorio del perno RP1226, questo cavo è necessario.



C'è soltanto un connettore accessorio RP1226 nel camion. Se voleste tenere il connettore accessorio RP1226 disponibile dopo che il dispositivo OBD2 è collegato, questo cavo del separatore Y è una buona scelta.
