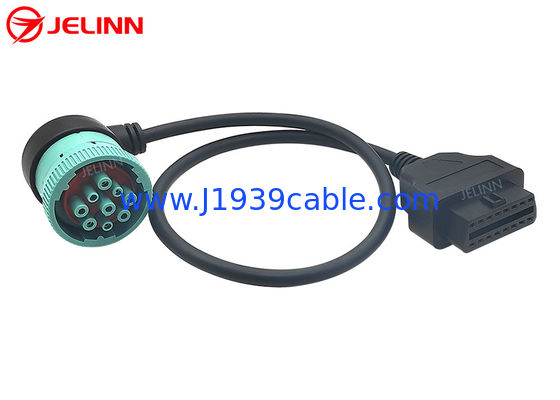

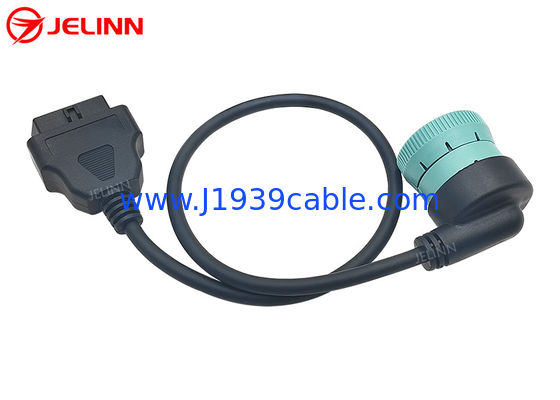

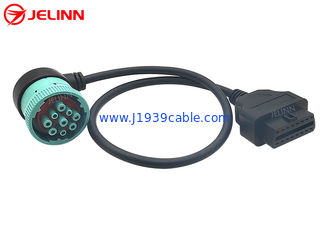

Femmina verde ad angolo retto di J1939 Deutsch 9-Pin a J1962 OBD2 16 Pin Female Cable

Femmina verde ad angolo retto di J1939 Deutsch 9-Pin a J1962 OBD2 16 Pin Female Cable

Right Angle Green J1939 Deutsch 9-Pin Female to J1962 OBD2 16 Pin Female Cable
Right Angle Green J1939 Deutsch 9-Pin Female to J1962 OBD2 16 Pin Female Cable Right Angle Green J1939 Deutsch 9-Pin Female to J1962 OBD2 16 Pin Female Cable

Grande immagine :  Femmina verde ad angolo retto di J1939 Deutsch 9-Pin a J1962 OBD2 16 Pin Female Cable Miglior prezzo

Dettagli:
Luogo di origine: La Cina
Marca: OEM
Certificazione: RoHS
Numero di modello: J1939
Termini di pagamento e spedizione:
Quantità di ordine minimo: 100 pezzi
Prezzo: Please email us for prices
Imballaggi particolari: Borse e poi cartoni del PE
Tempi di consegna: 3-30 giorni lavorativi
Termini di pagamento: T/T, Payoneer, Western Union, Paypal, L/C
Capacità di alimentazione: 50.000 Pz al mese
Descrizione di prodotto dettagliata
Cavo: 20AWG, rame puro Assegnazione di Pin o perno fuori: su misura
Spina femminile J1939: equivalente di Deutsch HD16-9-1939S-P080 Tipo di spina femminile J1939: Tipo - 2
Colore della spina femminile J1939: Verde Temperatura di lavoro: −25℃ ~ +85℃
Evidenziare:

cavo di deutsch di 9 perni

,

un cavo rotondo di 9 perni

Femmina verde ad angolo retto di J1939 Deutsch 9-Pin a J1962 OBD2 16 Pin Female Cable



Specificazione



Spina femminile J1939 equivalente di Deutsch HD16-9-1939S-P080
Tipo di spina femminile J1939 Tipo - 2
Colore della spina femminile J1939 Verde
Cavo 20AWG, rame puro
Materiale della spina J1939 PA66 + fibra di vetro
Materiale della spina di OBD2 OBDII PA66
Assegnazione di Pin o perno fuori su misura
Lunghezza di cavo su misura
Perni o terminali di rame, nichelato o dorato
Resistenza di contatto un massimo di 3 ohm.
Resistenza di isolamento ohm minuto di 5M.
Temperatura di lavoro −25℃ ~ +85℃
Prova brevi e del mis-cavo prove 100% aperto,
Tensione difficile DC300V 5M ohm/10ms
Garanzia 1 anno

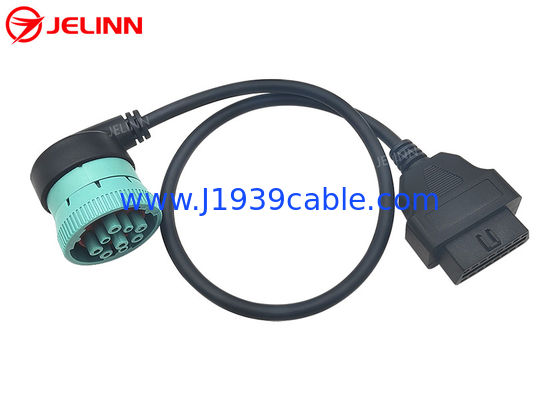

La spina femminile di J1939 Deutsch 9-Pin è verde. L'estremità dell'incavo femminile J1939 è 90 gradi ad angolo retto, che può contribuire a risparmiare un certo spazio quando collega ed installando i dispositivi della telematica.



Il fermaglio di Pin di J1939 Deutsch 9 è tipo - 2, così il suo Pin F è con il diametro dello smalller come il tipo di Pin C e del J. - 2 Pin che di J1939 Deutsch 9 le spine femminili possono essere compatibili con il tipo 1 o il tipo - 2 J1939 Deutsch le 9 spine maschii di Pin.

Femmina verde ad angolo retto di J1939 Deutsch 9-Pin a J1962 OBD2 16 Pin Female Cable 0




Assegnazione di Pin o perno fuori

In linea generale, l'assegnazione di perno o il perno fuori sarà come questa (4 perni da collegare):


Femmina OBD2 Segnale Femmina J1939
5 Terra
16 Batteria B
6 J1939, CAN-H C
14 J1939, CAN-L D


A volte, l'assegnazione di perno o il perno fuori può anche essere come questo (6 perni da collegare):


Femmina OBD2 Segnale Femmina J1939
5 Terra
16 Batteria B
6 J1939, CAN-H C
14 J1939, CAN-L D
2 J1708-H F
10 J1708-L G



A volte, l'assegnazione di perno o il perno fuori può anche essere come questo (6 perni da collegare):


Femmina OBD2 Segnale Femmina J1939
5 Terra
16 Batteria B
6 J1939, CAN-H C
14 J1939, CAN-L D
12 J1708-H F
13 J1708-L G




Il cavo di cavo 6 inoltre comprende i collegamenti per le linee J1708. Se non avete bisogno dei cavi J1708, è migliore non collegarli poichè a volte le linee aggiunte possono interferire con l'operazione di alcuni inseguitori di GPS.

L'assegnazione di perno o il perno fuori può anche essere personalizzato secondo i vostri bisogni.


Applicazione

Ciò è un cavo fra il connettore di perno di Deutsch 9 del giro J1939 (compagni laterali dell'attrezzatura di prova al veicolo J1939) e OBD2 un connettore di perno di stile 16 (compagni laterali del veicolo femminile con un connettore di prova OBD2). J1939 +/- le linee di dati sono collegati alla LATTA +/- alle linee ed il potere e le linee di messa a terra inoltre sono collegati.

L'applicazione comune è di collegare la telematica, la gestione della flotta o i dispositivi di trasporto su autocarro quali gli inseguitori di GPS ai veicoli industriali resistenti che hanno connettori di Deutsch del giro 9-pin. Le linee elettriche sono collegate giustamente per fornire il potere all'inseguitore.

Questo cavo inoltre permetterà che uno strumento di ricerca OBD2 o un lettore di codice difetto (con il software appropriato) si colleghi al connettore rotondo J1939. Consideri che la maggior parte di software OBD2 e dei analizzatori sono basati su lettura PIDs, che sono singoli parametri. J1939 è un protocollo basato PGN, dove ogni PGN contiene i parametri multipli. Il vostro strumento di ricerca deve potere trattare PGNs se è di lavorare con questo cavo.
