Dettagli:
Termini di pagamento e spedizione:
|
| J1939 presa femminile: | equivalente di Deutsch HD16-9-1939S-P080 | Tipo di presa femminile J1939: | Tipo 2 |
|---|---|---|---|
| Acciaio: | 20AWG, rame puro | Temperatura di lavoro: | -25°C ~ +85°C |
| Perni o terminali: | di rame, nichelato o dorato | Resistenza all'isolamento: | 5M ohm min. |
| Evidenziare: | pt30 dispositivo di accensione,dispositivo di registrazione elettronica,pt30 fuoco |
||

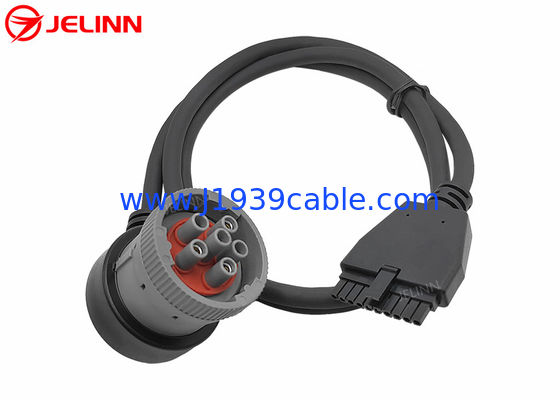

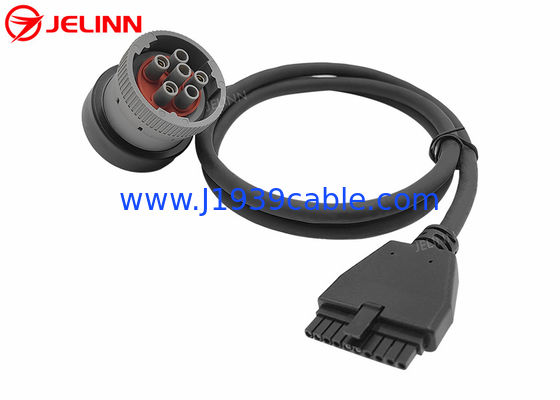

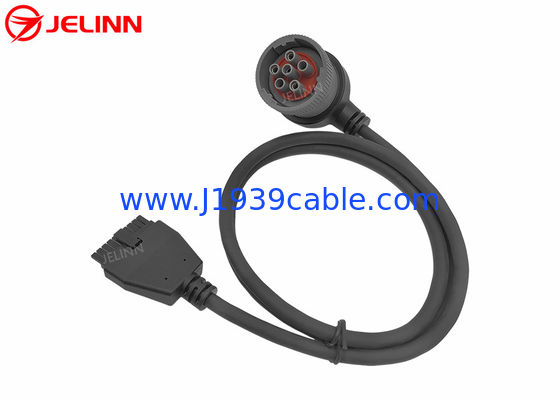

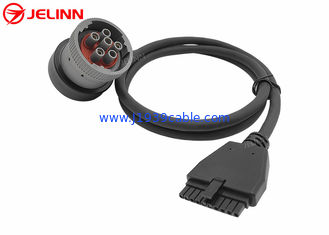

PT30 Cavo per apparecchiature ELD 6 pin J1939 Cavo per apparecchiature di registrazione elettronica Pesante
Camionetti di servizio
Specificità
| J1939 presa femminile | equivalente di Deutsch HD16-9-1939S-P080 |
| Tipo di presa femminile J1939 | Tipo 2 |
| Colore della presa femminile J1939 | Verde |
| Acciaio | 20AWG, rame puro |
| Materiale del connettore OBD2 | PA66 |
| Materiale della presa femminile J1939 | PA66+ fibra di vetro |
| Lunghezza del cavo | personalizzato |
| Assegnazione di pin o pinout | personalizzato |
| Pini o terminali | di rame, nichelato o dorato |
| Resistenza al contatto | 3 ohm al massimo. |
| Resistenza all'isolamento | 5M ohm min. |
| Temperatura di funzionamento | -25°C ~ +85°C |
| Tensione di prova | DC300V 5M ohm/10ms |
| Esame | 100% di prova aperta, corta e con mal cablaggio |
| Garanzia | 12 mesi |
Il J1939Deutsch 9-PinLa presa femminile è verde. L'iniezione di PVC moltiplicata alla fine del J1939Deutsch 9-PinLa presa femminile è ad angolo retto di 90 gradi.
IlDeutsch 9 PinLa presa femminile è di tipo 2, quindi il suo pin F ha un diametro più piccolo come il pin C e il pin J. Le prese femminili di tipo 2 J1939 possono essere inserite in recipienti maschili di tipo 1 o tipo 2 J1939.
Il connettore femminile OBD2 è dotato di terminali KET che rendono il connettore femminile OBD2 più resistente.
Assegnazione pin o pin out
In generale, l'assegnazione o il pinout dei pin sarà simile a questo (4 pin da collegare):
| OBD2 femminile | Segnale | J1939 femmina |
| 4 o 5 | Terreno | A |
| 16 | Batteria | B |
| 6 | J1939, CAN-H | C |
| 14 | J1939, CAN-L | D |
A volte...l'assegnazione del pin o pinout può anche essere così (6 pinda collegare):
| OBD2 femminile | Segnale | J1939 femmina |
| 4 o 5 | Terreno | A |
| 16 | Batteria | B |
| 6 | J1939, CAN-H | C |
| 14 | J1939, CAN-L | D |
| 12 | J1708-H | F |
| 13 | J1708-L | G |
A volte...l'assegnazione del pin o pinout può anche essere così (6 pinda collegare):
| OBD2 femminile | Segnale | J1939 femmina |
| 4 o 5 | Terreno | A |
| 16 | Batteria | B |
| 6 | J1939, CAN-H | C |
| 14 | J1939, CAN-L | D |
| 2 | J1708-H | F |
| 10 | J1708-L | G |
Il cavo a 6 fili include anche il cablaggio per le linee J1708.è meglio non connetterli in quanto a volte le linee aggiunte possono interferire con il funzionamento di alcuni tracker GPS.
L'assegnazione del pin o il pinout possono anche essere personalizzati in base alle vostre esigenze.
Applicazione
This is a cable between the J1939 round Deutsch 9-pin connector (test equipment side - mates to the J1939 vehicle) and an OBD2 style 16-pin connector (female vehicle side - mates with an OBD2 test connector)Le linee di dati J1939 +/- sono collegate alle linee CAN +/- e le linee elettriche e terrestri sono anch'esse collegate.
L'applicazione comune è quella di collegaredispositivi telematici, di gestione della flotta o di tecnologia di trasporto, quali:Traccianti GPS per veicoli commerciali pesanti dotati di connettori Deutsch rotondi a 9 pin. Le linee elettriche sono adeguatamente collegate per fornire energia al tracker.
Questo cavo permetterà anche un strumento di scansione OBD2 o unlettore di codici di erroreTenete presente che la maggior parte dei software e degli scanner OBD2 si basano sulla lettura dei PID, che sono parametri unici.J1939 è un protocollo basato su PGNIl tuo strumento di scansione deve essere in grado di gestire i PGN se vuole funzionare con questo cavo.
