Dettagli:
Termini di pagamento e spedizione:
|
| Pini della spina maschile OBD2: | di rame, nichelato o dorato | terminali del connettore femminile OBD2: | di rame, nichelato o dorato |
|---|---|---|---|
| Esame: | brevi e del mancanza-cavo prove 100% aperto, | Tensione difficile: | DC300V 5M ohm/10ms |
| Evidenziare: | Sgw bypass security gateway fca Sgw,Cavo di bypass 12+8,Jeep Compass OBD cable |
||

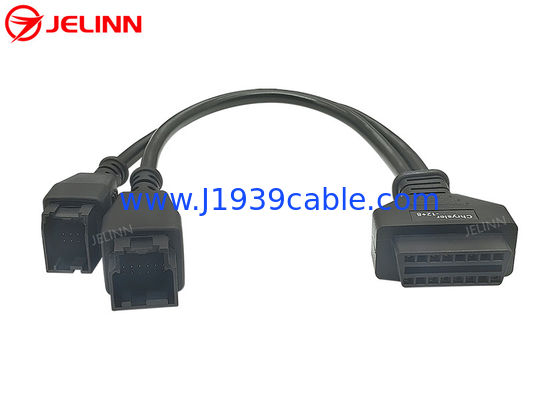

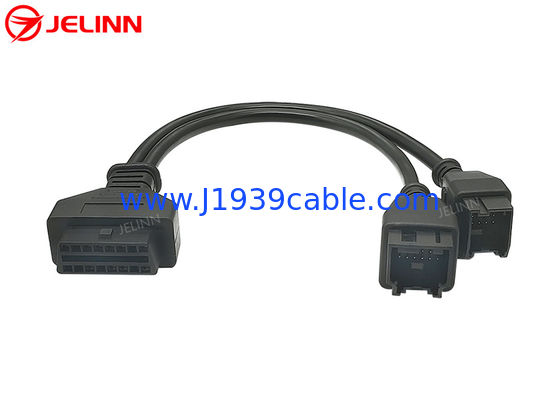

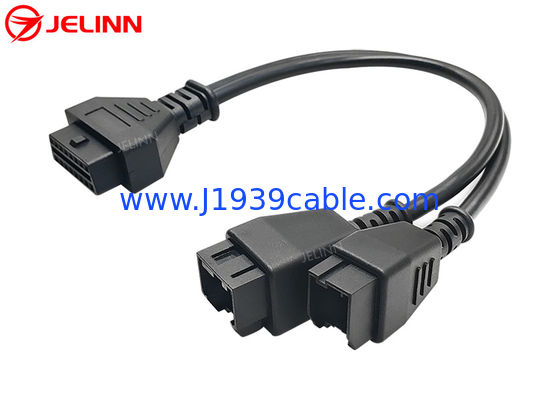

12 8pin Jeep Compass OBD Car Cable 12+8 Pin Bypass Security Gateway SGW Cablaggioper Chrysler Jeep Dodge RAM FCA Alfa Fiat
Specificità
| Stagno maschile OBD2 | standard |
| Pini della spina maschile OBD2 | di rame, nichelato o dorato |
| Supermoldatura della spina maschile OBD2 | dritto |
| Hyundai e Kia OBD2 connettore femminile | equivalente dell'originale |
| Collegamento femminile OBD2 comune | standard, con terminali KET |
| terminali dei connettori femminili OBD2 | di rame, nichelato o dorato |
| Superstampatura del connettore femminile OBD2 | dritto |
| Materiale della parte sovramollata | PVC |
| Forma del cavo | rotondo |
| Acciaio | 26AWG, rame puro |
| Materiale dei connettori maschili e femminili OBD2 | PA66 |
| Assegnazione pin o pin out | personalizzato |
| Lunghezza del cavo | personalizzato |
| Resistenza al contatto | 3 ohm al massimo. |
| Resistenza all'isolamento | 5M ohm min. |
| Temperatura di funzionamento | -25°C ~ +85°C |
| Esame | Test aperto al 100%, test brevi e di errore di filo |
| Tensione di prova | DC300V 5M ohm/10ms |
| Garanzia | 1 anno |
Questo è un cavo Y con 3 estremità di un tappo maschio OBD2, un connettore femminile Hyundai e Kia OBD2 con deflettore e un connettore femminile OBD2 comune.
Il connettore femminile OBD2 OBDII J1962 comune è dotato di terminali KET resistenti di qualità,che è più adatto per un ambiente di prova o di diagnostica in cui i dispositivi sono collegati e staccati frequentemente.
La parte di iniezione in plastica sovramoltiplicata alle estremità dei connettori OBD2 OBDII maschili e femminili a 16 pin fa uscire il cavo dritto.
Possiamo fare diversi stampi per le estremità dei connettori OBD2 OBDII maschili e femminili. If you don’t like the overmolds at the ends of OBD2 OBDII female and male connectors as shown in the pictures or you would like to have your own overmold with your company’s logo or you have special application requirements, possiamo e abbiamo la capacità di fare un nuovo overmold per voi con un costo ragionevole. Inoltre, possiamo anche farlo gratuitamente finché la quantità di ordine è di 5000 pezzi o più.
Assegnazione pin o pin out
L'assegnazione del pin o pin out può essere simile a questo:
| Stagno maschile OBD2 | Hyundai e Kia OBD2 connettore femminile | connettore femminile OBD2 comune |
| 1 | 1 | / |
| 2 | 2 | 2 |
| 3 | 3 | / |
| 4+5 | 4+5 | 4+5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | / |
| 9 | 9 | / |
| 10 | 10 | 10 |
| 11 | 11 | / |
| 12 | 12 | / |
| 13 | 13 | / |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Per quanto riguarda questo pin out, il pin 4 e il pin 5 dei connettori maschili e femminili OBD2 OBDII sono collegati insieme con un filo corto.Ci sono 9 pin collegati., ma ci sono 8 fili di 26AWG nel cavo dal connettore maschio OBD2 al connettore femminile OBD2 comune. Tutti i 16 pin del connettore maschio OBD2 al connettore femminile Hyundai e Kia OBD2 sono cablati,Quindi ci sono 16 fili di 26AWG nel cavo dal connettore maschile OBD2 al connettore maschile Hyundai e Kia OBD2.
L'assegnazione del pin o pin out può anche essere così:
| Stagno maschile OBD2 | Hyundai e Kia OBD2 connettore femminile | connettore femminile OBD2 comune |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Per quanto riguarda questo pin out, tutti i 16 pin dei connettori maschili e femminili sono cablati, quindi ci sono 16 fili di 26AWG in entrambi i cavi.
L'assegnazione pin o pin out può anche essere personalizzato in base alle vostre esigenze.Suggeriamo di collegare solo i perni necessari di cui hai bisogno e il prezzo può essere più basso perché la materia prima e il costo della manodopera è inferiore.
Applicazione
Questo cavo Y viene utilizzato per collegaretelematica, dispositivi IoV, dispositivi di gestione della flotta, tracciatori GPS OBD2, strumenti di programmazione OBD2 CAN, strumenti di sintonizzazione ECU o strumenti di sintonizzazione delle prestazioni dell'auto alle porte di diagnostica femminile OBD2 a 16 pin dei veicoli.
Questo cavo OBD2 OBDII Y consente il trasferimento o la connessione di più dispositivi telematici o IoV. Take the original Hyundai and Kia OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original Hyundai and Kia OBD2 female diagnostic port. Installare il connettore femminile Hyundai e Kia OBD2 di sostituzione con deflettore a un'estremità della estremità Y, riportandolo alla posizione originale della porta diagnostica femminile OBD2 nella vettura.Poi è possibile collegare un dispositivo telematico o IoV al connettore femminile OBD2 comune all'altra estremità delle estremità Y. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the futureSe si lascia disponibile il connettore femminile Hyundai e Kia OBD2 e si nasconde il dispositivo telematico o IoV collegato al connettore femminile OBD2 comune,allora nessuno saprà che hai installato questi dispositivi senza aprire il pannello.
Questo cavo può essere utilizzato anche per collegare dispositivi diagnostici OBD2 o scanner olettori di codici di errore(con il software appropriato).
