Dettagli:
Termini di pagamento e spedizione:
|
| J1939 connettore femminile: | equivalente di Deutsch HD16-9-1939S | Tipo di connettore femminile J1939: | Tipo 1 |
|---|---|---|---|
| Colore del connettore femminile J1939: | Nero | Termini: | di rame, nichelato o dorato |
| Materiale di alloggiamento: | PA66 + fibra di vetro | Materiale di grommet: | Acciaio |
| Evidenziare: | connettore di deutsch di 9 perni,Connerctor femminile J1939,Fermaglio di Pin di Deutsch 9 |
||

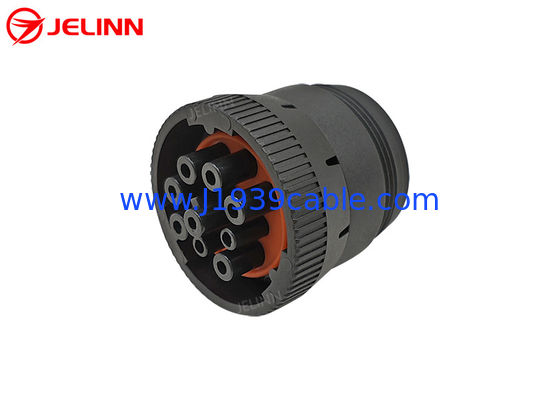

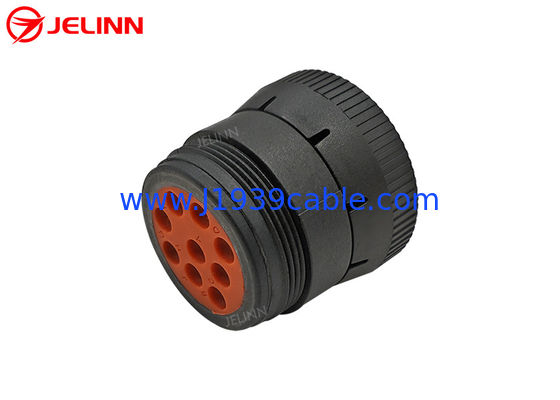

Tipo 1 Deutsch 9 Pin J1939 connettore femminile con 9 PCS di terminali
Specificità
| connettore femminile a 9 pin J1939 | equivalente di Deutsch HD16-9-1939S |
| Tipo diconnettore femminile a 9 pin J1939 | Tipo 1 |
| Colore diconnettore femminile a 9 pin J1939 | nero |
| Numero di posizioni | 9 |
| Termini | di rame, nichelato o dorato |

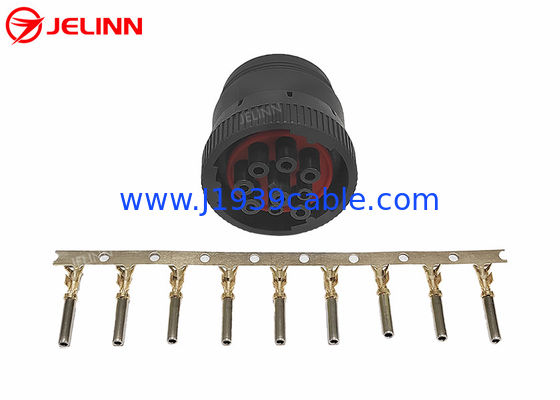

| Numero di terminali | 9 pezzi |
| Tipo di contatto | crimp |
| Dimensione del contatto | 16 |
| Tipo di montaggio | appesi liberamente (in linea) |
| Tipo di fissaggio | blocco a baionetta |
| Orientazione | con chiavetta |
| Materiale di alloggiamento | PA66 + fibra di vetro |
| Materiale di grommet | silicone |
| Temperatura di funzionamento | -25°C ~ +100°C |
| Garanzia | 1 anno |
Abbiamo fatto lo stampo di plastica di questo9-Pin J1939 connettore femminile da soli perché abbiamo un set completo di macchine e attrezzature e un buon team di personale per la produzione di stampi di plastica.Abbiamo anche macchine per lo stampaggio a iniezione che possono produrre questi connettori femminili 9-Pin J1939 secondo lo stampo.

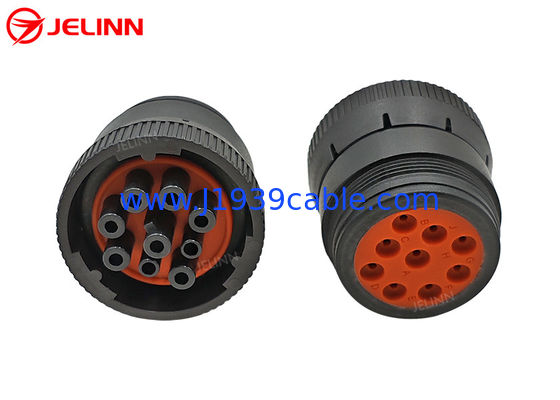

La presa femminile a 9 pin J1939 ha un anello di blocco.Rotare l'anello di blocco nel posto giusto dopo averlo collegato a un contenitore maschile J1939 a 9 pin assicura che il connettore non venga scollegato accidentalmente.
Ricordate che questo è un connettore femminile perché è con terminali.Il connettore maschile J1939 a 9 pin è con pin.
IlDeutsch 9 Pin J1939il connettore femminile è di tipo 1, quindi il suo pin F ha un diametro maggiore rispetto al pin C e al pin J. I connettori femminili di tipo 1 J1939 9-Pin possono essere inseriti solo nelle prese maschili di tipo 1 J1939 9-Pn.
Questi connettori femminili di tipo 1 J1939 a 9 pin possono accoppiarsi con le seguenti prese maschili J1939 a 9 pin:
originale oequivalente di DeutschHD10-9-1939P
originale oequivalente di DeutschHD16-9-1939PE
originale oequivalente di DeutschHD10-9-1939P-B022
originale oequivalente di DeutschHD10-9-1939PE-B022
originale oequivalente di DeutschHD14-9-1939P
originale oequivalente di DeutschHD14-9-1939PE
originale oequivalente diAmfenolo AHD17-9-1939PES
Assegnazione di pin o pinout
L'assegnazione del pin o il pinout diIl connettore femminile a 9 pin J1939 e' cosi':
Il pin centrale è il pin A. Il pin a cui si rivolge la scheda chiave del PIn A è il pin F. La sequenza dei pin B a J è nel senso orario.
Applicazione
Questi connettori femminili 9-Pin J1939 possono essere utilizzati per la fabbricazione di cavi e adattatori 9-Pin J1939.
