Dettagli:
Termini di pagamento e spedizione:
|
| Pini della spina maschile OBD2: | di rame, nichelato o dorato | terminali del connettore femminile OBD2: | di rame, nichelato o dorato |
|---|---|---|---|
| Collegamento femminile Renault OBD2: | equivalente dell'originale | Collegamento femminile OBD2 comune: | standard, con terminali KET |
| Esame: | brevi e del mancanza-cavo prove 100% aperto, | Tensione difficile: | DC300V 5M ohm/10ms |
| Evidenziare: | Cavo del separatore OBD2,Cavo di OBD Y,Cavo di Renault J1962 Y |
||
OBD2 OBDII Maschio a Renault OBD2 Femmina e OBD2 Femmina Splitter Y Cable
Specificità
| Stagno maschile OBD2 | standard, 12V/24V |
| Pini della spina maschile OBD2 | di rame, nichelato o dorato |
| Supermoldatura della spina maschile OBD2 | dritto |
| Collegamento femminile Renault OBD2 | equivalente dell'originale |
| Collegamento femminile OBD2 comune | standard, con terminali KET |
| terminali dei connettori femminili OBD2 | di rame, nichelato o dorato |
| Superstampatura del connettore femminile OBD2 | dritto |
| Materiale della parte sovramollata | PVC |
| Forma del cavo | rotondo |
| Acciaio | 26AWG, rame puro |
| Materiale dei connettori maschili e femminili OBD2 | PA66 |
| Assegnazione pin o pin out | personalizzato |
| Lunghezza del cavo | personalizzato |
| Resistenza al contatto | 3 ohm al massimo. |
| Resistenza all'isolamento | 5M ohm min. |
| Temperatura di funzionamento | -25°C ~ +85°C |
| Esame | Test aperto al 100%, test brevi e di errore di filo |
| Tensione di prova | DC300V 5M ohm/10ms |
| Garanzia | 1 anno |

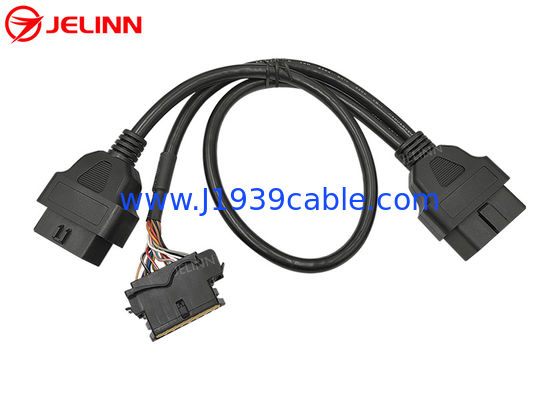

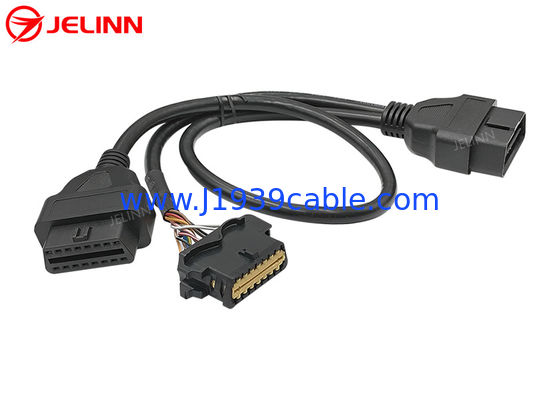

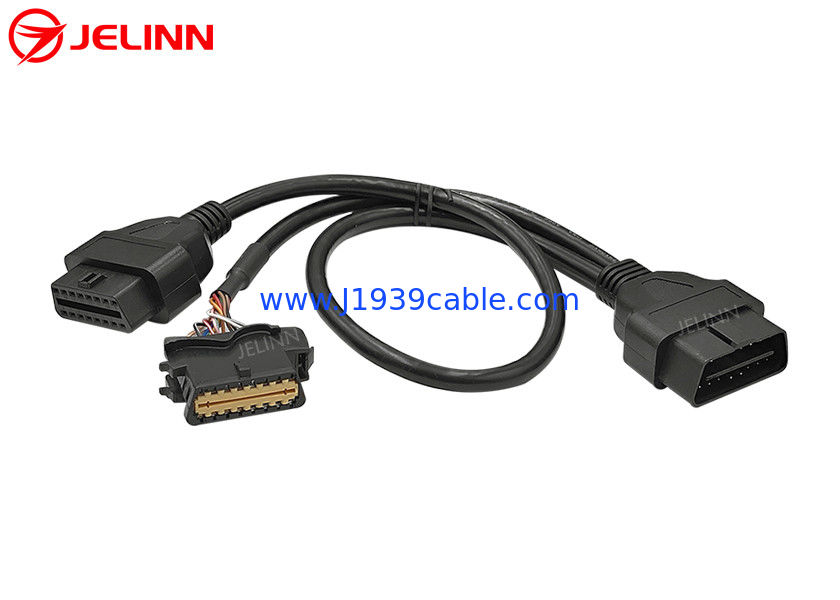

Questo è un cavo Y con 3 estremità di un tappo maschile OBD2, un connettore femminile Renault OBD2 di sostituzione e un connettore femminile OBD2 comune.
Il connettore femminile OBD2 OBDII J1962 comune è dotato di terminali KET resistenti di qualità,che è più adatto per un ambiente di prova o di diagnostica in cui i dispositivi sono collegati e staccati frequentemente.
Assegnazione pin o pin out
L'assegnazione del pin o pin out può essere simile a questo:
| Stagno maschile OBD2 | Collegamento femminile Renault OBD2 | connettore femminile OBD2 comune |
| 1 | 1 | / |
| 2 | 2 | 2 |
| 3 | 3 | / |
| 4 | 4 | 4 |
| 5 | 5 | / |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | / |
| 9 | 9 | / |
| 10 | 10 | 10 |
| 11 | 11 | / |
| 12 | 12 | / |
| 13 | 13 | / |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Ci sono 8 pin cablati, quindi ci sono 8 fili di 26AWG nel cavo rotondo dalla presa maschile OBD2 al connettore femminile OBD2 comune.Quindi ci sono 16 fili di 26AWG nel cavo dal connettore maschile OBD2 al connettore femminile Renault OBD2.
L'assegnazione del pin o pin out può anche essere così:
| Stagno maschile OBD2 | Collegamento femminile Renault OBD2 | connettore femminile OBD2 comune |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Per quanto riguarda questo pin out, tutti e 16 i pin dei connettori maschili e femminili sono cablati, quindi ci sono 16 fili di 26AWG in entrambi i cavi rotondi.
Applicazione
Questo cavo Y viene utilizzato per collegaretelematica, traccianti GPS OBD2, strumenti di programmazione OBD2 CAN, strumenti di regolazione ECU o strumenti di regolazione delle prestazioni dell'auto alle porte diagnostiche femminili OBD2 dei veicoli.
Questo cavo OBD2 OBDII Y consente il trasferimento o la connessione di più dispositivi telematici o IoV. Take the original Renault OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original Renault OBD2 female diagnostic port. Installare il connettore femminile Renault OBD2 di ricambio a un'estremità della estremità Y verso l'ubicazione originale della porta diagnostica femminile OBD2 nella vettura.Poi è possibile collegare un dispositivo telematico o IoV al connettore femminile OBD2 comune all'altra estremità delle estremità Y. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the future.
