OBD OBDII Maschio a Chevrolet OBD2 Femminile e OBD2 Femminile Splitter Y Cable
Specificità
| Stagno maschile OBD2 | standard, 12V/24V |
| Pini della spina maschile OBD2 | di rame, nichelato o dorato |
| Supermoldatura della spina maschile OBD2 | dritto |
| Chevrolet OBD2 connettore femminile | equivalente dell'originale |
| Collegamento femminile OBD2 comune | standard, con terminali KET |
| terminali dei connettori femminili OBD2 | di rame, nichelato o dorato |
| Superstampatura del connettore femminile OBD2 | dritto |
| Materiale della parte sovramollata | PVC |
| Forma del cavo | rotondo |
| Acciaio | 26AWG, rame puro |
| Materiale dei connettori maschili e femminili OBD2 | PA66 |
| Assegnazione pin o pin out | personalizzato |
| Lunghezza del cavo | personalizzato |
| Resistenza al contatto | 3 ohm al massimo. |
| Resistenza all'isolamento | 5M ohm min. |
| Temperatura di funzionamento | -25°C ~ +85°C |
| Esame | Test aperto al 100%, test brevi e di errore di filo |
| Tensione di prova | DC300V 5M ohm/10ms |
| Garanzia | 1 anno |

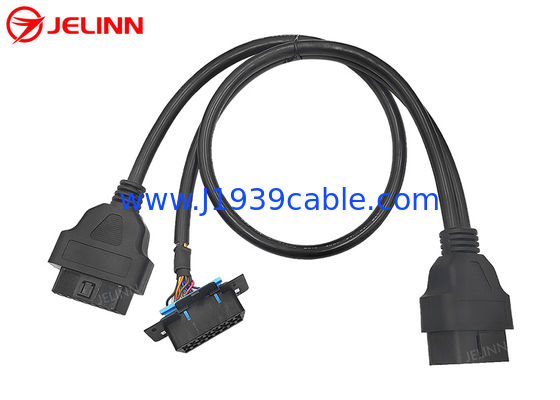

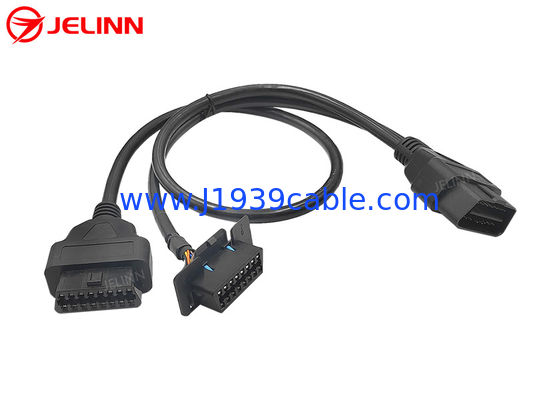

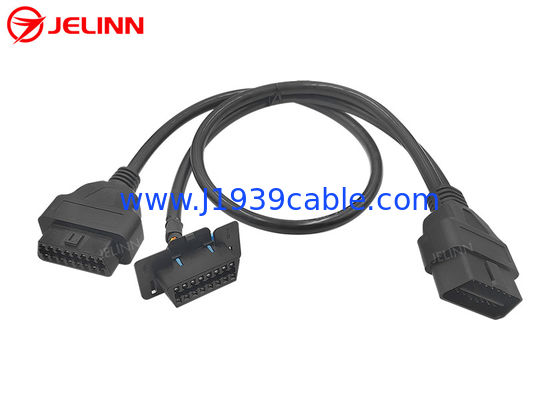

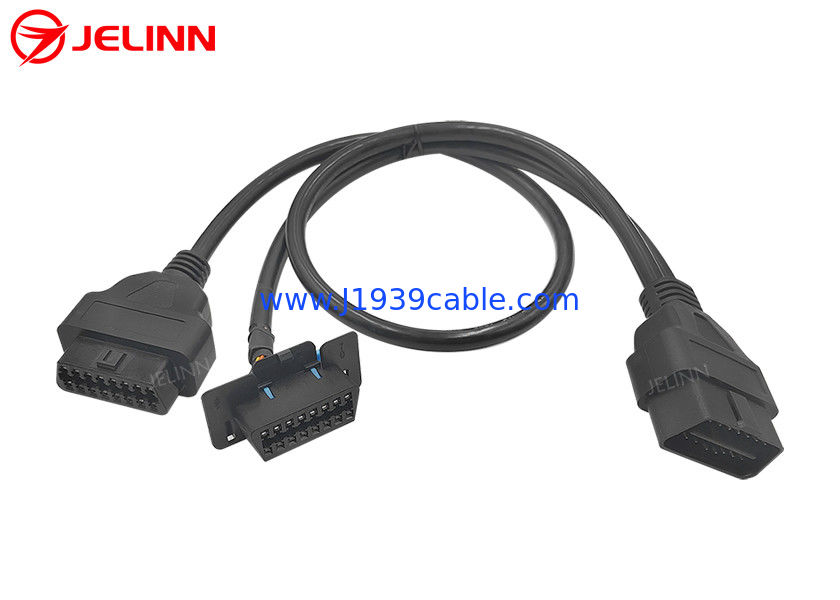

Questo è un cavo Y con 3 estremità di un connettore maschile OBD2, un connettore femminile Chevrolet OBD2 di sostituzione e un connettore femminile OBD2 comune.
Il connettore femminile OBD2 OBDII J1962 comune è dotato di terminali KET resistenti di qualità,che è più adatto per un ambiente di prova o di diagnostica in cui i dispositivi sono collegati e staccati frequentemente.
La parte di iniezione in plastica sovramoltiplicata alle estremità dei connettori OBD2 OBDII maschili e femminili a 16 pin fa uscire il cavo dritto.
Assegnazione pin o pin out
L'assegnazione del pin o pin out può essere simile a questo:
| Stagno maschile OBD2 | Chevrolet OBD2 connettore femminile | connettore femminile OBD2 comune |
| 1 | 1 | / |
| 2 | 2 | 2 |
| 3 | 3 | / |
| 4 | 4 | 4 |
| 5 | 5 | / |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | / |
| 9 | 9 | / |
| 10 | 10 | 10 |
| 11 | 11 | / |
| 12 | 12 | / |
| 13 | 13 | / |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Per quanto riguarda questo pin out, i fili neri in entrambi i cavi rotondi sono collegati al pin 4 di uno dei connettori maschili e femminili OBD2 OBDII.Quindi ci sono 8 fili di 26AWG nel cavo rotondo dal connettore maschio OBD2 al connettore femminile OBD2 comuneTutti i 16 perni della presa maschile OBD2 per il connettore femminile Chevrolet sono cablati, quindi ci sono 16 fili di 26AWG nel cavo dalla presa maschile OBD2 per il connettore femminile Chevrolet OBD2.
L'assegnazione del pin o pin out può anche essere così:
| Stagno maschile OBD2 | Chevrolet OBD2 connettore femminile | connettore femminile OBD2 comune |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Per quanto riguarda questo pin out, tutti e 16 i pin dei connettori maschili e femminili sono cablati, quindi ci sono 16 fili di 26AWG in entrambi i cavi rotondi.
L'assegnazione del pin o il pin out possono anche essere personalizzati in base alle vostre esigenze.
Applicazione
Questo cavo Y viene utilizzato per collegaretelematica, dispositivi IoV (Internet of Vehicles), dispositivi di gestione della flotta, tracker GPS OBD2, strumenti di regolazione ECU o strumenti di regolazione delle prestazioni dell'auto alle porte diagnostiche femminili OBD2 dei veicoli.
Questo cavo OBD2 OBDII Y consente il trasferimento o la connessione di più dispositivi telematici o IoV. Take the original Chevrolet OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original Chevrolet OBD2 female diagnostic port. Installare il connettore femminile di sostituzione Chevrolet OBD2 a un'estremità del Y termina di nuovo alla posizione originale della porta diagnostica femminile OBD2 in auto.Poi è possibile collegare un dispositivo telematico o IoV al connettore femminile OBD2 comune all'altra estremità delle estremità Y. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the futureSe si lascia disponibile il connettore femminile di sostituzione Chevrolet OBD2 e si nasconde il dispositivo telematico o IoV collegato al connettore femminile OBD2 comune,allora nessuno saprà che hai installato questi dispositivi senza aprire il pannello.
