Dettagli:
Termini di pagamento e spedizione:
|
| Pini della spina maschile OBD2: | di rame, nichelato o dorato | terminali del connettore femminile OBD2: | di rame, nichelato o dorato |
|---|---|---|---|
| BMW OBD2 connettore femminile: | equivalente dell'originale | Collegamento femminile OBD2 comune: | standard, con terminali KET |
| Supermoldatura della spina maschile OBD2: | Diritta. | Superstampatura del connettore femminile OBD2: | Diritta. |
| Evidenziare: | Separatore di OBDII Y,Cavo di BMW OBD2 Y,Cavo di BMW J1962 Y |
||
OBD OBDII Cavo Y diviso maschio-BMW OBD2 femmina e OBD2 femmina
Specificità
| Stagno maschile OBD2 | standard |
| Pini della spina maschile OBD2 | di rame, nichelato o dorato |
| Supermoldatura della spina maschile OBD2 | dritto |
| BMW OBD2 connettore femminile | equivalente dell'originale |
| Collegamento femminile OBD2 comune | standard |
| terminali dei connettori femminili OBD2 | Marca KET, in rame, nichellata o dorata |
| Superstampatura del connettore femminile OBD2 | dritto |
| Materiale della parte sovramollata | PVC |
| Forma del cavo | rotondo |
| Acciaio | 26AWG, rame puro |
| Materiale dei connettori maschili e femminili OBD2 | PA66 |
| Assegnazione pin o pin out | personalizzato |
| Lunghezza del cavo | personalizzato |
| Resistenza al contatto | 3 ohm al massimo. |
| Resistenza all'isolamento | 5M ohm min. |
| Temperatura di funzionamento | -25°C ~ +85°C |
| Esame | Test aperto al 100%, test brevi e di errore di filo |
| Tensione di prova | DC300V 5M ohm/10ms |
| Garanzia | 1 anno |

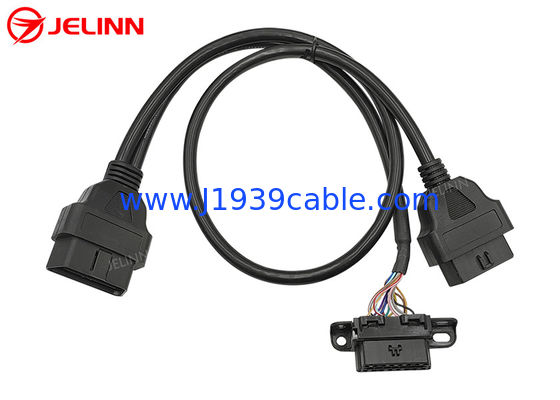

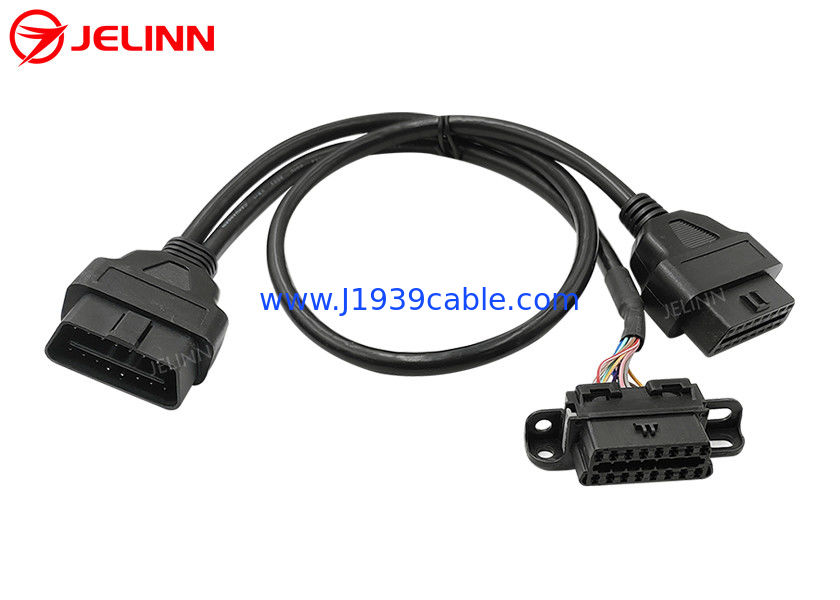

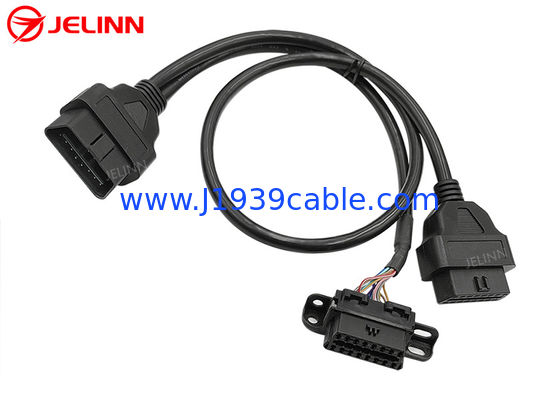

Questo è un cavo Y con 3 estremità di una presa maschile OBD2, un connettore femminile sostitutivo BMW OBD2 e un connettore femminile OBD2 comune.
La parte di iniezione in plastica sovramoltiplicata alle estremità dei connettori OBD2 OBDII maschili e femminili a 16 pin fa uscire il cavo dritto.
Assegnazione pin o pin out
L'assegnazione del pin o pin out può essere simile a questo:
| Stagno maschile OBD2 | BMW OBD2 connettore femminile | connettore femminile OBD2 comune |
| 1 | 1 | / |
| 2 | 2 | 2 |
| 3 | 3 | / |
| 4 | 4 | 4 |
| 5 | 5 | / |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | / |
| 9 | 9 | / |
| 10 | 10 | 10 |
| 11 | 11 | / |
| 12 | 12 | / |
| 13 | 13 | / |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Per quanto riguarda questo pin out, i fili neri in entrambi i cavi rotondi sono collegati al pin 4 di uno dei connettori maschili e femminili OBD2 OBDII.Quindi ci sono 8 fili di 26AWG nel cavo rotondo dal connettore maschio OBD2 al connettore femminile OBD2 comuneTutti i 16 perni della presa maschile OBD2 per il connettore femminile BMW sono cablati, quindi ci sono 16 fili di 26AWG nel cavo dalla presa maschile OBD2 per il connettore femminile BMW OBD2.
L'assegnazione del pin o pin out può anche essere così:
| Stagno maschile OBD2 | BMW OBD2 connettore femminile | connettore femminile OBD2 comune |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Per quanto riguarda questo pin out, tutti e 16 i pin dei connettori maschili e femminili sono cablati, quindi ci sono 16 fili di 26AWG in entrambi i cavi rotondi.
Applicazione
Questo cavo Y viene utilizzato per collegaretelematica, dispositivi IoV, dispositivi di gestione della flotta, tracker GPS OBD2, strumenti di regolazione ECU o strumenti di regolazione delle prestazioni dell'auto alle porte diagnostiche femminili OBD2 dei veicoli.
Questo cavo OBD2 OBDII Y consente il trasferimento o la connessione di più dispositivi telematici o IoV. Take the original BMW OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original BMW OBD2 female diagnostic port. Installare il connettore femminile di sostituzione BMW OBD2 a un'estremità della estremità Y verso l'ubicazione originale della porta diagnostica femminile OBD2 nella vettura.Poi è possibile collegare un dispositivo telematico o IoV al connettore femminile OBD2 comune all'altra estremità delle estremità Y. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the futureSe si lascia disponibile il connettore femminile di sostituzione BMW OBD2 e si nasconde il dispositivo telematico o IoV collegato al connettore femminile OBD2 comune,allora nessuno saprà che hai installato questi dispositivi senza aprire il pannello.
Invio di un'inchiesta
Se non avete trovato o non avete tempo di cercare i cavi OBD2 OBDII, J1939 o J1708, adattatori o connettori nel nostro sito web, sentitevi liberi di farci sapere quali cavi OBD2 OBDII, J1939 o J1708,gli adattatori o i connettori di cui hai bisognoinviare una richiesta(Se avete un'immagine, per favore allegatela alla richiesta) Possiamo anche personalizzare per voi qualsiasi cavo OBD2 OBDII, J1939 o J1708, adattatore o connettore.
