Dettagli:
Termini di pagamento e spedizione:
|
| Pini della spina maschile OBD2: | di rame, nichelato o dorato | terminali del connettore femminile OBD2: | di rame, nichelato o dorato |
|---|---|---|---|
| Esame: | brevi e del mancanza-cavo prove 100% aperto, | Acciaio: | 26AWG, rame puro |
| Evidenziare: | Separatore OBD2,Cavo di J1962 Y,OBD2 cavo del fllat y |
||
OBD2 OBDII 16 Pin J1962 Cavo Y piatto maschio a doppio femmina ad angolo retto
Specificità
| Stagno maschile OBD2 | standard |
| Pini della spina maschile OBD2 | di rame, nichelato o dorato |
| Supermoldatura della spina maschile OBD2 | disegno sottile, angolo retto di 90 gradi |
| connettori femminili OBD2 | standard |
| terminali dei connettori femminili OBD2 | di rame, nichelato o dorato |
| Superstampatura del connettore femminile OBD2 | disegno sottile, angolo retto di 90 gradi |
| Materiale della parte sovramollata | PVC |
| Forma del cavo | piatto, sottile |
| Acciaio | 26AWG, rame puro |
| Materiale dei connettori maschili e femminili OBD2 | PA66 |
| Assegnazione pin o pin out | personalizzato |
| Lunghezza del cavo | personalizzato |
| Resistenza al contatto | 3 ohm al massimo. |
| Resistenza all'isolamento | 5M ohm min. |
| Temperatura di funzionamento | -25°C ~ +85°C |
| Esame | Test aperto al 100%, test brevi e di errore di filo |
| Tensione di prova | DC300V 5M ohm/10ms |
| Garanzia | 1 anno |

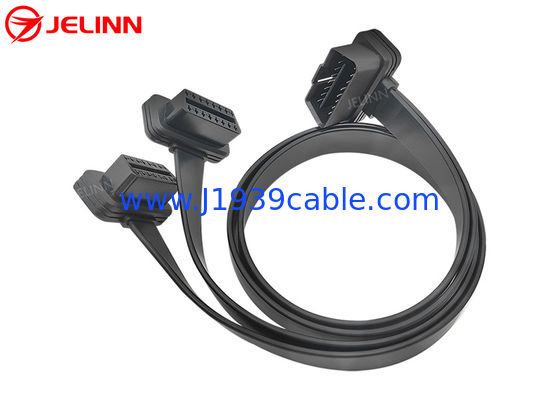

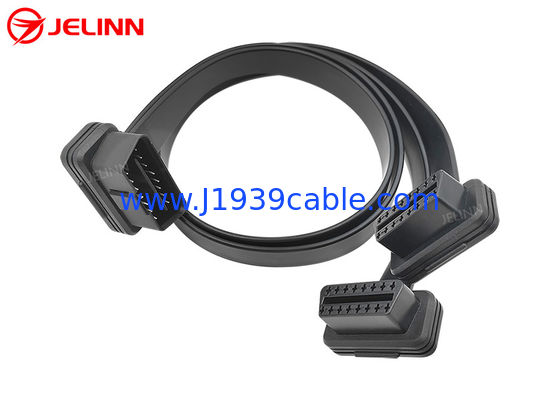

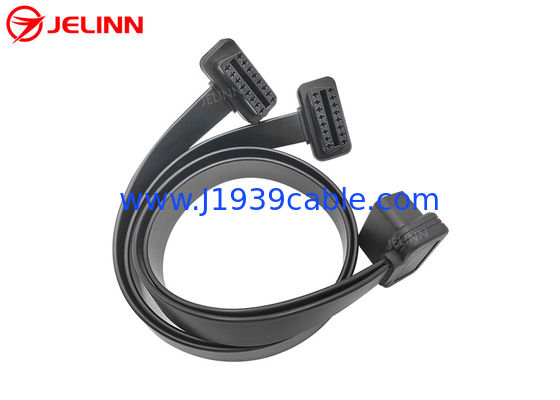

Questo e' un cavo Y con 3 estremita' di una presa maschile OBD2 e due connettori femminili OBD2.
Possiamo fare diversi stampi per le estremità dei connettori OBD2 OBDII maschili e femminili. If you don’t like the overmolds at the ends of OBD2 OBDII female and male connectors as shown in the pictures or you would like to have your own overmold with your company’s logo or you have special application requirements, possiamo e abbiamo la capacità di fare un nuovo overmold per voi con un costo ragionevole. Inoltre, possiamo anche farlo gratuitamente finché la quantità di ordine è di 5000 pezzi o più.
Assegnazione pin o pin out
L'assegnazione del pin o pin out può essere simile a questo:
| Stagno maschile OBD2 | connettore femminile OBD2 1 | connettore femminile OBD2 2 |
| 2 | 2 | 2 |
| 4+5 | 4+5 | 4+5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 10 | 10 | 10 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Per quanto riguarda questo pin out, il pin 4 e il pin 5 dei connettori maschili e femminili OBD2 OBDII sono collegati insieme con un filo corto.Ci sono 9 pin collegati., ma ci sono 8 fili di 26AWG in entrambi i cavi principali.
L'assegnazione del pin o pin out può anche essere così:
| Stagno maschile OBD2 | connettore femminile OBD2 1 | connettore femminile OBD2 2 |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Per quanto riguarda questo pin out, tutti i 16 pin dei connettori maschili e femminili sono cablati, quindi ci sono 16 fili di 26AWG in entrambi i cavi principali.
L'assegnazione pin o pin out può anche essere personalizzato in base alle vostre esigenze.Suggeriamo di collegare solo i perni necessari di cui hai bisogno e il prezzo può essere più basso perché la materia prima e il costo della manodopera è inferiore.
Applicazione
Questo cavo Y viene utilizzato per collegaretelematica, dispositivi IoV, dispositivi di gestione della flotta, tracciatori GPS OBD2, strumenti di programmazione OBD2 CAN, strumenti di sintonizzazione ECU o strumenti di sintonizzazione delle prestazioni dell'auto alle porte di diagnostica femminile OBD2 a 16 pin dei veicoli.
Se si desidera collegare due dispositivi telematici o IoV con le porte maschili OBD2 in un veicolo,questo cavo OBD2 OBDII maschio a doppia femmina splitter Y può aiutare a fare questo. Questo cavo Y divide la porta diagnostica femminile OBD2 originale. Inserire la spina maschile OBD2 di questo cavo Y splitter nella porta diagnostica femminile OBD2 del veicolo.Controllare se i dispositivi telematici o di controllo della velocità possono essere compatibili con la tensione del veicolo (12V o 24V)E' importante!
In alcune auto, le porte diagnostiche femminili OBD2 OBDII sono coperte da coperchi.Se si desidera collegare e installare alcuni dispositivi telematici OBD2 o IoV per le porte diagnostiche femminili OBD2 OBDII in queste autoLa parte di iniezione in plastica sovramollata alle estremità dei connettori OBDII maschili e femminili a 16 pin fa uscire il cavo ad un angolo retto di 90 gradi.Il molde è con un design sottile e il cavo è piatto e sottileQueste caratteristiche facilitano la connessione e l'installazione di questi tipi di dispositivi telematici OBD2 o IoV alle porte diagnostiche femminili OBD2 OBDII di queste auto.possiamo anche creare un overmold che rende lo spessore totale della presa maschile OBD2 (abbiamo una presa maschile OBD2 molto sottile, il tappo maschio OBD2 più sottile e standard del mondo) dopo sovramoldatura di soli 19 mm.Questa spina maschile OBD2 di 19 mm dopo il moltiplicato può essere inserita nelle porte diagnostiche femminili OBD2 OBDII coperte da coperchi nella maggior parte delle auto, compresa la Volkswagen Caddy.
Questo cavo può essere utilizzato anche per collegare dispositivi diagnostici OBD2 o scanner olettori di codici di errore(con il software appropriato).
