Maschio di OBD2 OBDII alla femmina di Volkswagen OBD2 e OBD2 al cavo femminile del separatore Y

OBD2 OBDII Maschio a Volkswagen OBD2 Femmina e OBD2 Femmina Cable di divisione Y


Specificità

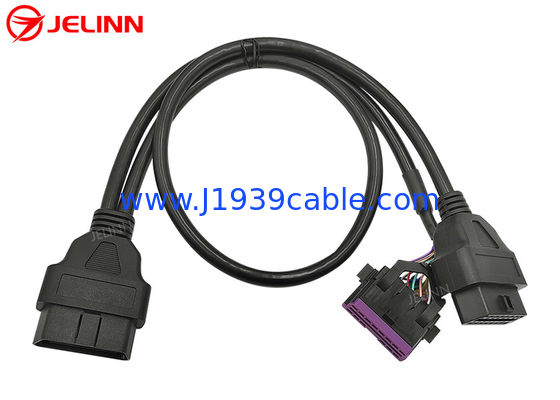

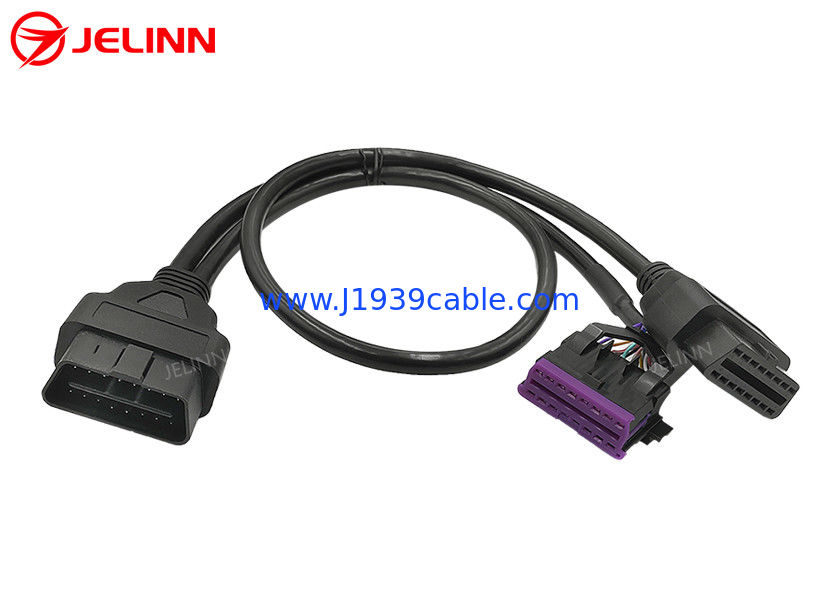

Si tratta di un cavo Y con 3 estremità di una presa maschile OBD2, un connettore femminile Volkswagen OBD2 di sostituzione e un connettore femminile OBD2 comune.

Il connettore femminile OBD2 OBDII J1962 comune è dotato di terminali KET resistenti di qualità,che è più adatto per un ambiente di prova o di diagnostica in cui i dispositivi sono collegati e staccati frequentemente.



La parte di iniezione in plastica sovramoltiplicata alle estremità dei connettori OBD2 OBDII maschili e femminili a 16 pin fa uscire il cavo dritto.

Possiamo fare diversi stampi per le estremità dei connettori OBD2 OBDII maschili e femminili. If you don’t like the overmolds at the ends of OBD2 OBDII female and male connectors as shown in the pictures or you would like to have your own overmold with your company’s logo or you have special application requirements, possiamo e abbiamo la capacità di fare un nuovo overmold per voi con un costo ragionevole. Inoltre, possiamo anche farlo gratuitamente finché la quantità di ordine è di 5000 pezzi o più.

C'è un vuoto sul deflettore nel mezzo della spina maschile OBD2 OBDII. Questo tipo di spina maschile OBD2 può essere collegato alle porte maschile OBD2 dei veicoli 24V/12V.

Assegnazione pin o pin out

L'assegnazione del pin o pin out può essere simile a questo:


Per quanto riguarda questo pin out, il pin 4 e il pin 5 dei connettori maschili e femminili OBD2 OBDII sono collegati insieme con un filo corto.Ci sono 9 pin collegati., ma ci sono 8 fili di 26AWG nel cavo dalla presa maschile OBD2 al connettore femminile OBD2 comune. Tutti i 16 pin della presa maschile OBD2 al connettore femminile Volkswagen OBD2 sono cablati,Quindi ci sono 16 fili di 26AWG nel cavo dal connettore maschio OBD2 al connettore femminile Volkswagen OBD2.

L'assegnazione del pin o pin out può anche essere così:

Per quanto riguarda questo pin out, tutti i 16 pin dei connettori maschili e femminili sono cablati, quindi ci sono 16 fili di 26AWG in entrambi i cavi.

L'assegnazione pin o pin out può anche essere personalizzato in base alle vostre esigenze.Suggeriamo di collegare solo i perni necessari di cui hai bisogno e il prezzo può essere più basso perché la materia prima e il costo della manodopera è inferiore.


Applicazione

Questo cavo Y viene utilizzato per collegaretelematica, dispositivi M2M, dispositivi IoV (Internet of Vehicles), dispositivi di gestione della flotta, tracker GPS OBD2, strumenti di programmazione CAN OBD2,Strumenti di sintonizzazione ECU o strumenti di sintonizzazione delle prestazioni del veicolo alle porte diagnostiche femminili OBD2 a 16 pin dei veicoli.

Questo cavo OBD2 OBDII Y consente il trasferimento o la connessione di più dispositivi telematici o IoV. Take the original Volkswagen OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original Volkswagen OBD2 female diagnostic port. Installare il connettore femminile di sostituzione Volkswagen OBD2 a un'estremità della estremità Y verso l'ubicazione originale della porta diagnostica femminile OBD2 nella vettura.Poi è possibile collegare un dispositivo telematico o IoV al connettore femminile OBD2 comune all'altra estremità delle estremità Y. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the futureSe si lascia disponibile il connettore femminile di ricambio Volkswagen OBD2 e si nasconde il dispositivo telematico o IoV collegato al connettore femminile OBD2 comune,allora nessuno saprà che hai installato questi dispositivi senza aprire il pannello.

Questo cavo può essere utilizzato anche per collegare dispositivi diagnostici OBD2 o scanner olettori di codici di errore(con il software appropriato).


Invio di un'inchiesta

Se non avete trovato o non avete tempo di cercare i cavi, adattatori o connettori OBD2 OBDII, 9-Pin J1939 o 6-Pin J1708 nel nostro sito web, sentitevi liberi di farci sapere cosa è OBD2 OBDII,Cavi a 9 pin J1939 o a 6 pin J1708, adattatori o connettori di cui avete bisognoinviare una richiesta(Se avete un'immagine, per favore allegatela alla richiesta). Possiamo anche personalizzare per voi qualsiasi cavo OBD2 OBDII, 9-Pin J1939 o 6-Pin J1708, adattatori o connettori.
