Dettagli:
Termini di pagamento e spedizione:
|
| Acciaio: | 20AWG, rame puro | Assegnazione pin o pin out: | Personalizzato |
|---|---|---|---|
| J1939 Contenitore maschile: | equivalente di Deutsch HD10-9-1939P-P080 | Tipo di tappo maschio J1939: | Tipo 2 |
| Esame: | brevi e del mancanza-cavo prove 100% aperto, | Tensione difficile: | DC300V 5M ohm/10ms |
| Evidenziare: | perno 9 a OBDII,Maschio J1939 al maschio OBD2,9 maschio di deutsch J1939 del perno al cavo maschio di OBD |
||

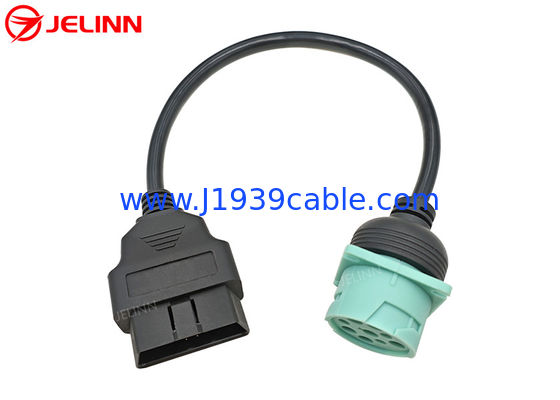

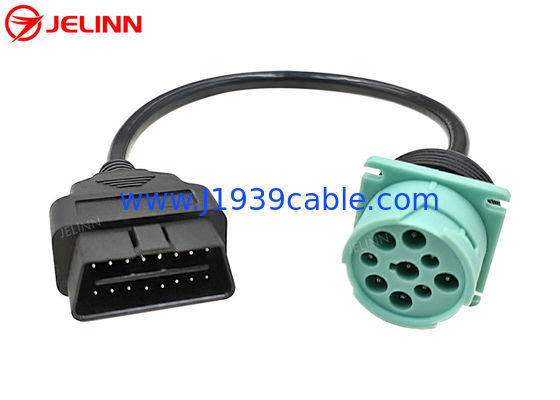

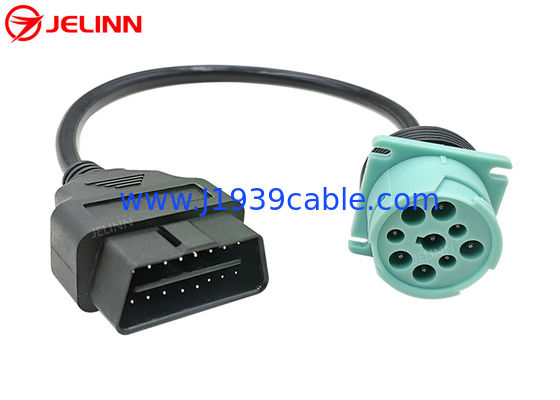

Verde Deutsch 9 Pin J1939 Maschio a J1962 OBD2 OBDII 16 Pin Maschio cavo
Specificità
| connettore maschile J1939 a 9 pin | equivalente di Deutsch HD10-9-1939P-P080 |
| Tipo di tappo maschio J1939 a 9 pin | Tipo 2 |
| Colore della spina maschile J1939 a 9 pin | Verde |
| Acciaio | 20AWG, rame puro |
| Materiale di9 pinJ1939 tappo maschio | PA66 + fibra di vetro |
| Materiale della spina maschile OBD2 | PA66 |
| Assegnazione pin o pin out | personalizzato |
| Lunghezza del cavo | personalizzato |
| Pini o terminali | di rame, nichelato o dorato |
| Resistenza al contatto | 3 ohm al massimo. |
| Resistenza all'isolamento | 5M ohm min. |
| Temperatura di funzionamento | -25°C ~ +85°C |
| Esame | 100% di prova aperta, corta e con mal cablaggio |
| Tensione di prova | DC300V 5M ohm/10ms |
| Garanzia | 1 anno |
Abbiamo realizzato stampi di plastica per i connettori, le prese, le prese e i recipienti.Possiamo sempre fare i cavi con eccellente connettività e durata.
L'estremità del connettore maschio Deutsch 9-Pin J1939 può essere sovramollata o no, a seconda delle vostre esigenze.il prezzo può essere inferiore perché si risparmiano materie prime e costi di lavoro.
IlDeutsch 9 Pinil connettore maschio di questo cavo è di tipo 2,Quindi il suo Pin F ha un diametro più piccolo del Pin C e del Pin J.
Assegnazione pin o pin out
In generale, l'assegnazione del pin o pin out sarà simile a questo (4 pin collegati):
| OBD2 maschio | Segnale | 9-Pin J1939 maschio |
| 4 o 5 | Terreno | A |
| 16 | Batteria | B |
| 6 | J1939, CAN-H | C |
| 14 | J1939, CAN-L | D |
A volte...l'assegnazione pin o pin out può anche essere così (6 pincollegato):
| OBD2 maschio | Segnale | 9-Pin J1939 maschio |
| 4 o 5 | Terreno | A |
| 16 | Batteria | B |
| 6 | J1939, CAN-H | C |
| 14 | J1939, CAN-L | D |
| 2 | J1708-H | F |
| 10 | J1708-L | G |
L'assegnazione del pin o il pin out possono anche essere personalizzati in base alle vostre esigenze.Se non c'è bisogno di più pin da collegare, suggeriamo di collegare solo i pin necessari.il prezzo del cavo sarà più elevato perché il costo della materia prima e del lavoro sarà più elevato.
Applicazione
This cable will connect the 8 or 9 Pin type 2 devices such as ELDs (Electronic Logging Devices) to the 16 Pin OBD2 style diagnostic port found on Volvo and Mack trucks post 2013 that have the OBD-II 16 pin port in dash.
Se avete un dispositivo progettato per collegarsi alle porte diagnostiche a 9 pin verdi rotonde dei camion pesanti,questo cavo funzionerà per voi per collegare il dispositivo a 16 pin OBD2 tipo connettore trovato nel 2013 e più recenti camion Volvo e Mack.
Si può collegare la presa maschile OBD2 a 16 pin di questo cavo alla porta diagnostica a 16 pin del camion.
This adapter cable also allows a J1939 Scan Tool (a scanner designed to plug into the round J1939 9-pin Deutch connector on a vehicle) to be used with a J1939 equipped vehicle that uses a standard OBD2 style connector.
